ZJ3-A系列快速中间继电器

来源:未知   作者:上继    发布时间: 2017-11-07 15:31   浏览:

分享到:

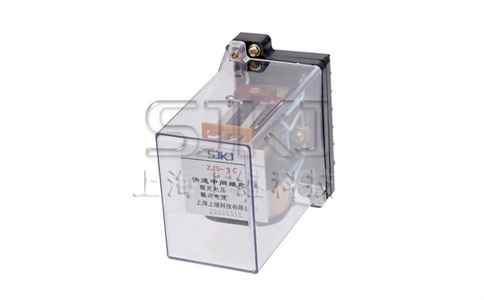

ZJ3-A系列快速中间继电器

用途

ZJ3-A系列快速中间继电器用于电力系统二次回路继电保护和自动控制线路中,用作切换电路、增加保护和控制回路的触点数量、触点容量及出口跳闸电路。

结构

继电器为电磁式动作继电器。采用JK-1型壳体将DZK-900机芯装入壳体中,具有透明的壳罩,可以清楚地观察到继电器的内部结构。

ZJ3-1A~2A继电器只有一个电压绕组;ZJ3-3A继电器有一个电压动作绕组及2个电流保持绕组;ZJ3-4A有一个电压绕组和3个电流保持绕组;ZJ3-5A继电器有一个电压绕组和一个电流绕组,可以电压动作或电流动作,电流动作时端子5和外附电阻的另一端连接是电压保持,电压动作时端子5和端子4连接是电流保持,根据使用情况可自行连接。

ZJ3-A系列快速中间继电器

动作值

在正常工作条件下,电压型继电器的动作电压为50%~70%额定电压值。电流型继电器的动作电流为不大于80%额定电流。

保持值

具有电流保持绕组的继电器,保持电流不大于80%额定电流。ZJ3-5A当用电压保持时不大于70%额定电压。

返回值

继电器的返回电压不低于5%额定电压。

动作时间

继电器工作绕组激励量为额定值时,其动作时间不大于10ms。

线圈温升

a.环境温度为40°C时,电压绕组长期耐受110%额定电压线圈温升不超过65°C。

b.电流绕组耐受3倍额定电流历时5s。

功率消耗

a.继电器电压线圈在额定电压(或额定保持电压)下,功率消耗不大于100W。(包括外附电阻)

b.继电器电流线圈在额定电流(或额定保持电流)下,功率消耗不大于2.5W。

触点容量:在电压不大于250V,电流不大于1A,时间常数为5±0.75ms的直流有感负荷电路中,断开容量为50W;在电压不大于250V的交流电路(功率因素为0.4±0.1)中断开容量为250VA。

长期允许接通5A。

使用和调试方法

继电器应安装在垂直平面上,继电器接触系统应处于水平位置。

电压线圈必须按其额定电压值串接相应的附加电阻。

动合触点压力不小于5s,动断触点压力不小于15g。触点间隙不小于0.9mm。触点行程不小于0.2mm。

调整动作电压和返回电压以及动作时间,主要靠调整触点片压力的大小和动程以及触点间隙和动作电压互相兼顾来满足要求。
