DZS-890系列延时中间继电器

来源:未知   作者:上继    发布时间: 2017-11-03 15:06   浏览:

分享到:

DZS-890系列延时中间继电器

DZS-890系列延时中间继电器用于各种保护和自动控制装置中,以增加保护和控制回路的触点容量和触点数量。该系列有DZS-891DZS-892DZ-893DZS-894DZS-895等型号。

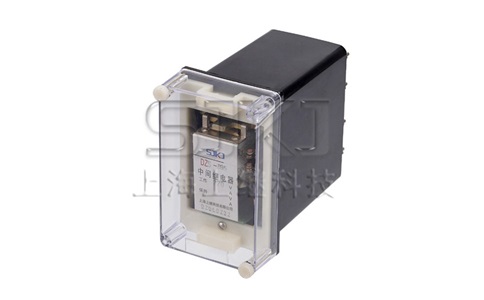

DZS-895

结构特点及工作原理

本产品的结构代号为A11K、A11P、A11H、A11Q。

DZS-890有九种触点形式,因为触点组是装在导磁体两侧,为使作用为均匀及造型美观,该产品的两侧触点相互对称,因此,该产品触点组的变化都是成对的增减。

技术性能及参数

额定值:DC:220、110、48、24V

动作值:动作电压为30%~70%额定值,交流为不大于80%的额定值。

返回值:不小于3%额定值。

动作时间及返回时间:在电压绕组的两端突然施加额定电压时的动作时间,及切断电源或切断电源并同时短接端子18与20的返回时间应小于表2的规定值。

功率消耗:当输人激励量为额定值时,产品的功率消耗不超过5W。
使用与维护
本产品在使用安装时,其安装位置偏离其安装垂直面的倾斜度不得大于5。。
产品的验收步骤
a.检查产品的外观是否损坏;
b.检验产品的动作值、返回值是否符合技术要求。若动作值偏高,可减小触点片的压力,或者缩短动板与铁芯的间隙;若动作值偏低,可增大触点片的压力,或者增大动板与铁芯的间隙。若返回值低,可增大触点的压力。
e.动作时间,返回时间的校验检验产品的动作时间、返回时间是否符合技术要求,若动作时间长,可减小触点片的压力,缩小动板与铁芯的间隙,若返回时间长时,可增加触点片的压力,加厚隔磁片的厚度。
供应成套性
a.合格证明 书一份 ;
b.使用说明书一份(同一订户的一批订货供应一份);
C.根据合同供给易损件;
d.安装接线的成套零件。
订货须知
a.继电器型号、名称及结构代号;
b.线圈的额定值;
e.订货数量、交货地址。
d.如需另购易损件,应标明图号及数量。
