带继电器的过压保护器电路原理图

来源:本站   作者:001    发布时间: 2023-12-11 10:03   浏览: 14855

分享到:

带继电器的过压保护器电路原理图

过压保护电路如下图所示。当电源出现过压时,该电路将断开受保护设备与电源的连接。

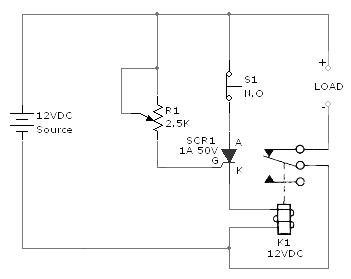

该电路使用可控硅整流器 (SCR) 和常闭 12V 继电器 K1。可控硅整流器与 12V 线路并联,以监控过压状况。该施加的信号由 SCR 的栅极感测。这是电路原理图:







只要施加的电压保持低于预设值,K1 的触点就会保持闭合状态,并且 SCR1 会保持关闭状态。当发生过压时,SCR1 将被触发,导致 K1 的触点打开并停止电流流向负载。 R1用于设置SCR1的触发点。
