JZY-200系列静态电压中间继电器

来源:未知   作者:上继    发布时间: 2017-11-10 13:53   浏览:

分享到:

JZY-200系列静态电压中间继电器

JZY -200系列静态电压中间继电器,用于各种保护和自动控制装置中,以增加保护和控制回路的触点数量和触点容量。

主要特点

a.该产品采用集成电路原理构成,克服了电磁继电器的触点调节困难问题,而且其可靠性高,具有良好的抗振性,并可节约大量的原材料,减少了工作量,在一定程度上降低了劳动强度。

b.产品采用All.JK-1结构壳体,便于现场安装。

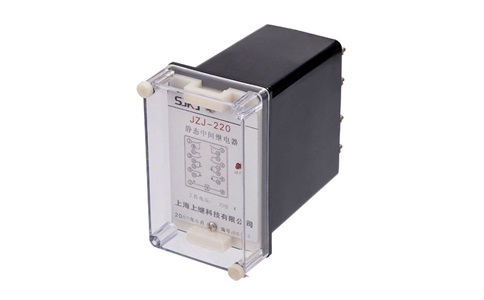

JZY -200系列静态电压中间继电器

产品结构及原理

结构形式

产品采用A11、JK- 1两种壳体。A1l 壳体包括A1lK 嵌人式安装,A1IP拼块嵌人式安装,A1lH 凸出安装后接线和A11Q 凸出安装前接线四种结构形式; JK-1有凸出式安装后接线和凸出式安装前接线可供选择。前盖为透明有机玻璃,取下壳盖,可方便地改变整定值; 拔出机芯,可方便地进行维修。

原理

该产品为电压动作型静态继电器,由电子元件和瞬动继电器组成。它经过整流、滤波、稳压、比较等电路给出口电路提供一个稳定的驱动电压,驱动继电器可靠动作。继电器动作后,信号指示灯亮。

技术参数

额定参数

额定电压: (交直流) 220V、110V; (直流) 48V; (交流) 380V。

动作值与返回值

直流动作电压不大于70%额定值,交流动作电压不大于80%额定值(对于额定电压为48V的产品其动作值不大于85%),返回电压不小于5%额定值。

功率消耗

在交流额定电压(除380V) 产品的功耗不大于6VA,在直流额定电压产品消耗的最大功柜个大于6W。额定电压为交流380V时最大消耗功耗不大于7.5VA。

热性能要求

且对相邻元器件不致产生

对长期通电工作的发热元件,如电阻等,其表面温度不应超过150C,有害的热影响。

当周围环境温度为常温时: 产品的电压工作回路应能长期承受1.2 倍额定工作电压。

触点性能

a.在电压不超过250V,电流不超过1A,时间常数为5ms±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W ;

b.在电压不超过250V,电流不大于3A的交流回路(cosΦ=0.4±0.1) 中,产品输出触点的断开容量为250VA ;

C.输出触点在上述的负荷条件下,其电寿命为5*103次。主触点长期允许通过的电流为5A。机械寿命产品的输出触点不接负荷,应能可靠地动作及返回1*104次。

绝缘电阻不小于300MΩ。

介质强度: 2kV (有效值)、50Hz,历时1min。

冲击电压为5kV。

订货须知

订货时请指明产品的名称型号、安装方式、额定电压类型及大小。
