DLS-5型双位置继电器

1用途

DLS-5型双位置继电器用于各种保护与自动控制系统中,作为切换、闭锁元件。

2结构
产品的铁芯呈“山”字形,两边柱上装有线圈,永久磁铁位于铁芯的中柱,触点分布于两边,并有位置指示机构。产品装在JKQ-3/4壳体内,通过把手可自由地从壳体中拔出。结构形式为A22K、A22P、A22H。

3主要技术数据
3.1动作值
动作电压不大于70%U,动作电流不大于90%1n。
3.2 动作时间
在施加额定值下,动作时间不大于50ms。

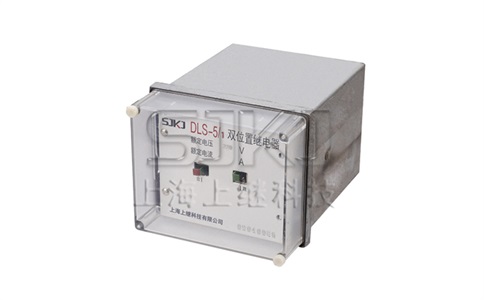

DLS-5

4 检验与调试
4.1触点调整
产品在出厂前已调整好,用户一般不用进行触点调整,但由于其它原因引起动作值及动作时间超差时,可按下述方法进行。
4.1.1触点间隙不小于2mm,调整方法是松开固定静触点片的螺钉,上下移动触点之间的间隙不小于2mm,且触点的超行程不小于0.5mm,然后固紧螺钉,一般不用弯曲动触点片来达到上述要求。
4.1.2 与线圈串联的触点调整同4.1.1条。超行程调整:触点断开位置,调整动触点片上的止挡片,使其与动触点片的间隙不小于0.5mm,且在触点闭合时,止挡片应紧压在动触点片上,保证触点可靠接通。
4.2 动作值及调整
产品的动作电压值应不大于70%额定值。
产品的动作电流值应不大于90%额定值。
使产品可靠动作的最小值为动作值,若动作值偏高,应适当的减小触点片的压力或减小止挡片(位于衔铁的上方)的压力,反之应加大触点片的压力或止挡片的压力。

6其他

6.1随同产品一起供应的有:

a.由校验员填写、质量校验部门签发的产品出厂证明书一份;
b.产品使用说明书一份(同一合同的同一批订货仅供给一份);千大不能有也的的部可本按规格数量供应的安装附件;
d.根据用户要求,按合同规定要求提供的备件、备品。
6.2 保证期限
当用户完全遵守产品使用说明书所规定的运输、贮存、安装和使用规则条件下,产品自制造出厂之日起两年内,如发现产品和配套件损坏,制造厂应负责免费更换或修理。
7 订货须知
订货时应说明:
a.产品型号、名称;
b.产品的规格;
C.订货数量;
d.备品备件的型号(或代号)、规格、数量。
