ZSC-4三相三次重合闸装置

来源:未知   作者:上继    发布时间: 2017-12-19 13:38   浏览:

分享到:

ZSC-4三相三次重合闸装置

        ZSC-4三相三次重合闸装置用于输电线路上实现重合闸的接线中,当线路发生故障时,在继电保护动作跳闸后,实现一次至三次重合闸,并带有故障区段显示功能(FSI)。
2特点
2.1重合闸次数可选择。其中第一次重合闸为快速重合闸。第二、第三次重合为慢速重合闸。
2.2 带有故障区段显示功能(FSI),采用数码管显示。
2.3 带有第一区段故障闭锁功能。
2.4 线路总区段数可整定。
25在第二次、第三次重合闸完成后或手动合闸时,装置能自动启动FSI及第一区段检测功能。
3 技术性能
3.1额定电压:直流220V、110V
3.2 合闸电路保持电流直流:0.25A、0.5A、1A、2.5A。
3.3 重合闸延时时间
a.第一次重合闸延时时间(T1):0.2-4s,级差0.1s,误差+20ms;
b.第二次重合闸延时时间(T2):2-99s,级差1s,误差+20ms;
C.第三次重合闸延时时间(T3):2-99s,级差1s,误差20ms。
3.4 总复位时间(T4): 10-990s,级差10s,误差±5%。
3.5 第一区段故障检测时间(Ts):2-99s,级差1s。
3.6 合闸触点及后加速触点保持时间:不小于0.3s。
3.7 线路总区段数整定:1~14。
3.8 功率消耗: 在额定电压下,装置的功率消耗不大于5W。
3.9 合闸出口动作后,出口靠合闸电路的电流自保持,直至断路器的辅助触点将该电流开断。
3.10 合闸出口回路允许通过3 倍额定电流历时1min的试验。
3.11FSI显示故障区段后,需按动面板上的复归按钮或断电才能复归。
3.12 触点容量:在电压不大于250V,电流不大于2A,时间常数为5±0.75ms的直流有感负荷电路中,断开容量为30W。

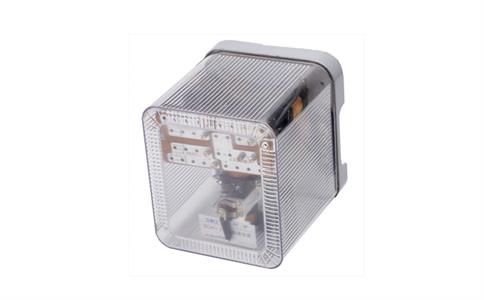

ZSC-4

4结构
本装置采用A32系列(A32K、A32P、A32Q、A32H)结构,产品可实现嵌人式安装( 后接线)、凸出式安装(前接线或后接线)和拼装(后接线)。
5 产品动作说明及端子接线
5.1动作说明
当继电保护动作跳闸后,断路器辅助触点闭合,启动电路动作,恢复时间延时电路启动,第一次重合闸延时电路开始延时,到达整定时间后,驱动出口电路动作,完成第一次重合闸。第一次重合闸为快速重合闸。
第一次重合闸完成后,在恢复时间内断路器再跳闸,恢复时间延时电路复位到初始值,并进入第二次、第三次重合闸,到达第二次重合闸整定时间后,实现第二次重合闸,恢复时间延时电路继续延时,第三次过程同第二次。
在第二次或第三次重合闸完成后(或手动合闸后),装置能自动启动第一区段故障检测电路和故障区段指示电路,并用数码管指示故障区段。若故障发生在第一区段,在指示故障区段的同时,闭锁本装置。

注:若故障发生在第1、2、3、4、5、6、7、8、9、10、11、12、13、14区段时,数码管分别显示:1、2、3、4、5、6、7、8、9、L、H、P、A、-。
6.调试与安装

6.1.1总复位时间的测试

a.将HMJ1的I端设置为“空触点”,Ⅱ端设置为“正跃变”,合开关S1

b.经过T5+1s的时间后,合S2,然后断开。等HMJ1停表后,其显示时间即为总复位时间;

c.打开S1。

6.1.2 重合闸延时时间的测试
a.将HMJ2的I端、Ⅱ端均设置为“空触点”,合开关S1;
b.经过T5+1s 的时间后,合S2,等HMJ2 停表后,其显示时间即为第一次重合闸延时时间,打开S2;
C.合S2,等HMJ2 停表后,其显示时间即为第二次重合闸延时时间,打开S2;
d.合S2,等HMJ2 停表后,其显示时间即为第三次重合闸延时时间,打开S2;
e.重复b、c、d过程5 次。
6.1.3 第一区段故障检测的测试
a.合S1,在T5-1s 时间内合S2,闭锁继电器动作,面板上的“闭锁”灯亮。同时,数码管显示1。断开S1,“闭锁”灯灭。
b.将面板上第一次重合闸控制开关打到“退”,将1SJ 整定为0.1s,将2SJ 整定为T5-1s,合S1,在T4+1s 时间后合S2,在2SJ动作后,闭锁继电器动作,面板上的“闭锁”灯亮。同时,数码管显示1。断开S1,“闭锁”灯灭。
6.1.4 FSI 的测试
将面板上第一次重合闸控制开关打到“退”,将1SJ 整定为0.1s,将2SJ 整定为NxT5-1s,合S1,在T4+1s时间后合S2,在2SJ动作后,数码管显示的为N所对应的数(详见5.1的注)。按复位按钮,显示消失。
