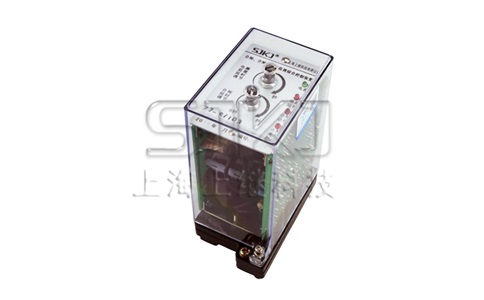

JTH-1系列分闸、合闸、电源监视综合控制装置

概述
1.1用途
JTH-1系列分闸、合闸、电源监视综合控制装置用于直流或交流操作的各种自动控制线路中,可以直接控制分闸、合闸回路,监视控制电源,并方便调节合闸延时,电源监视断电延时。
1.2适用范围
a.环境温度:-10C~+50°C,24h内平均温度不超过35°C ;
b.大气压力: 80~ 110Kpa(海拔高度相当于2km及以下);
C.相对湿度:最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度为25C,且表面无凝露。最高温度为40°C时,平均最大相对湿度不超过50%;
d.使用地点不得有爆炸危险的介质,周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质,不允许充满蒸汽及有较严重的霉菌。
e.使用地点应具有防御雨、雪、风、沙的设施。

JTH-1系列分闸、合闸、电源监视综合控制装置

2.主要技术数据
2.1产品的额定值:直流24V、48V、110V、220V; 交流380V、220V、127V、110V、100V。
2.2 产品动作电压:直流不大于70%额定值,交流不大于80%额定值。

产品返回电压不小于5%额定值。
2.3 产品动作延时: 不大于20ms;
产品返回延时: 分闸回路不大于20ms,其它回路20ms-2s可调,
2.4 出口中间触点容量: 接通DC220V 5A,断开DC220V t=5ms 50W。
2.5 功耗:最大功耗不大于6w,一个回路工作时,额定电压下功率不大于3W。
2.6 绝缘电阻: 绝缘电阻不小于300MΩ。
2.7 介质强度:能承受频率为50HZ 的交流检验电压2kV(有效值),历时1min 的检验,无闪络或击穿现象; 能承受标准雷电波的短时冲击电压检验,检验电压为5kV,允许有不导致绝缘损坏的闪络。
2.8 电气寿命:DC220V,切断电流t=5ms,50w,104次以上。
2.9 机械寿命:触点无负荷2*107次。
2.10 产品可实现嵌人式安装(后接线)、凸出式安装(前接线或后接线) 及拼装(后接线),外形尺寸、安装开孔尺寸见JK 系列插件壳体,结构代号为A11K、A11P、A11H、A11Q及JK-1。
3.产品说明
本产品是替代合闸继电器,分闸继电器,电源监视继电器的综合控制装置。产品的体积小,功耗低、可靠性高、抗干扰能力强,具有良好的抗震性,非常适合安装于小型抽屉柜和其他需要使用继电器的场所。
