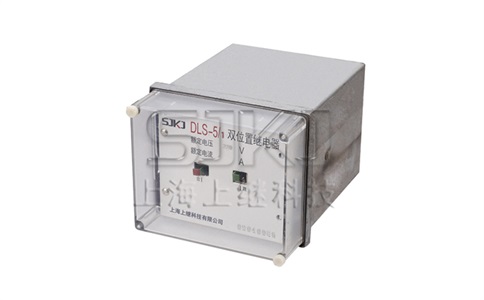

DLS-30A型双位置继电器

来源:未知   作者:上继    发布时间: 2017-12-26 14:08   浏览: 1686

DLS-30A型双位置继电器

1用途
DLS-30A型双位置继电器用于各种保护装置中，以实现机械闭锁，并有位置指示。
2结构
产品由两个相互联接的电磁机构、互锁滑块机构、位置指示器及触点系统组成。每个电磁机构由磁轭、线圈及衔铁组成，互锁滑块机构由两个滑块及拉簧组成。
产品采用插拔结构,便于调整和维护。结构代号为:A11K、A11P、A11H、A11Q。

3.3 动作值
a.电压绕组的动作值不大于额定电压值的70%;
b.电流绕组的动作值不大于额定电流值的90%。
3.4 功率消耗
当输人激励量为额定值时，产品中每个绕组的功率消耗不大于12W。
3.5 热性能: 当环境温度为40°C时，线圈应能承受110%额定值历时2min 其温升不大于65°C。
3.6 介质强度:耐受2kV、50HZ、历时1min 交流试验电压无击穿或闪络现象。
3.7 触点性能
产品触点应能断开电压不大于250V,电流不大于1A，容量为50W 的直流有感负荷电路(时间常数为5±0.75ms),或电压大于250V,电流不大于3A,容量为250VA 的交流电路(功率因素为0.4±0.1)5000 次。
3.8 产品的动作速率应不大于60 次/h,线圈每次通电时间不超过1S。
使用与维护
产品的验收步骤:
a.检查产品的外观是否损坏;
b 当产品的两个衔铁都处于吸合状态时，检查两个滑块是否在同一水平面上;
C.检查产品的动作值是否满足技术要求;
d.该产品通常情况下不需维护,但一年应检查一次指示器是否指示正常,工作电压线圈是否断线。
6 供应成套性
随产品供应的备件及文件应有：

a.合格证明书

b.前接线或后接线的安装附件；

c.根据用户要求，供应一定数量的易损零件。

7订货须知

订货时应指明：

a.产品的名称型号；
b.额定电压，额定电流;
c.订货数量。
