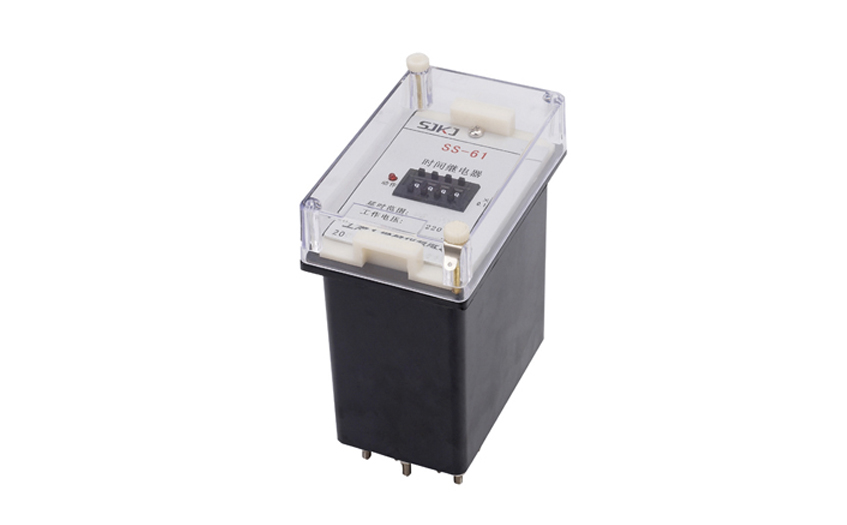

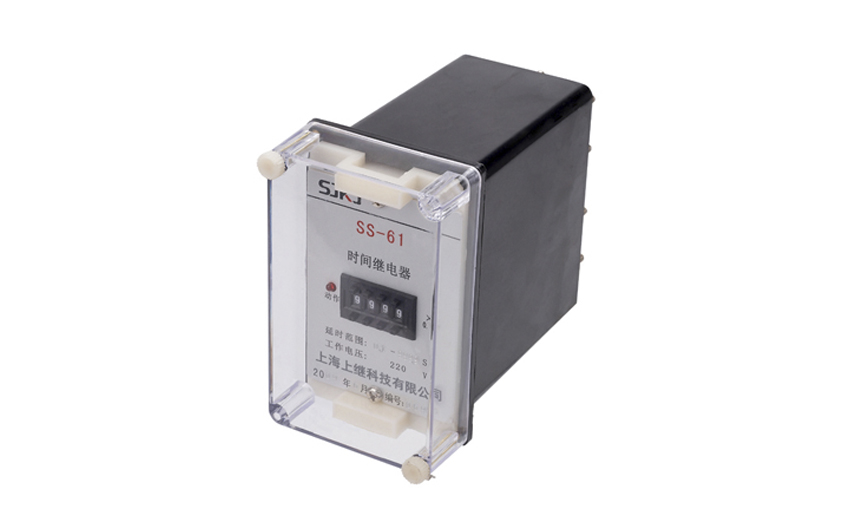

SS-61时间继电器应用范围

SS-61时间继电器主要用于各种控制和继电保护电路中 ,达到自动延时转换电路的目的。

SS-61时间继电器主要技术参数

·额定电压:AC50Hz,220V、  127V、  110V、  100V;DC220V、  110V、48V、24V;

·延时整定范围: 0.1-999.9s。

·延时级差: 0.1s。

·触点形式:二副延时转换。

·动作值: SS-61动作电压不大于85%的额定电压(交流动作) ; SS-62动作电压不大于70%的额定电压(直流动作)

·返回值:返回电压不小于5%额定电压。

·整定误差:不大于±1%。

·动作延时一致性:不大于整定值的1%。

·功率消耗: SS-61不大于4VA; SS-62不大于6.6W。

·触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x10⁴次。输出触点长期允许接通电流为5A。

·介质强度:产品各导电端子连在一起 ,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

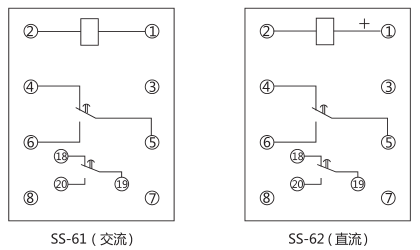

SS-61时间继电器内部接线及外引接线图(背视图)

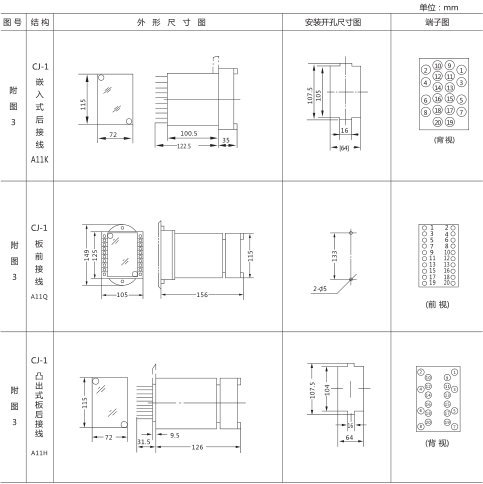

SS-61时间继电器外形及开孔尺寸
