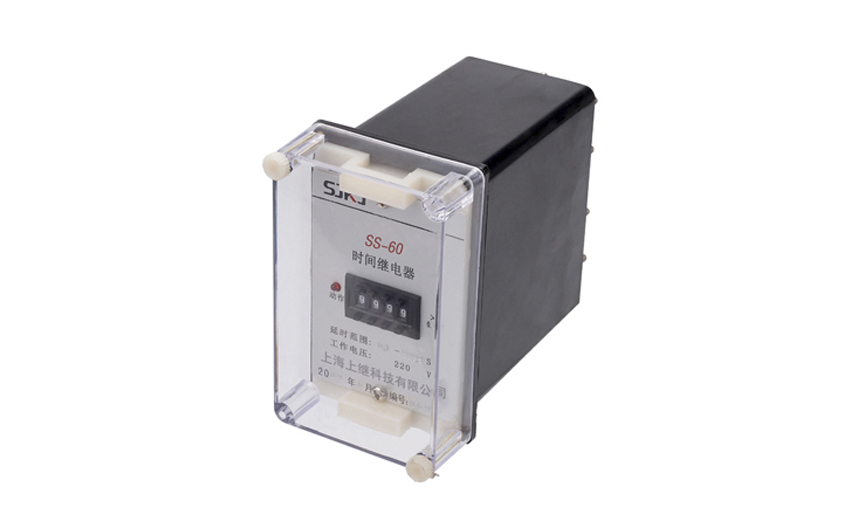

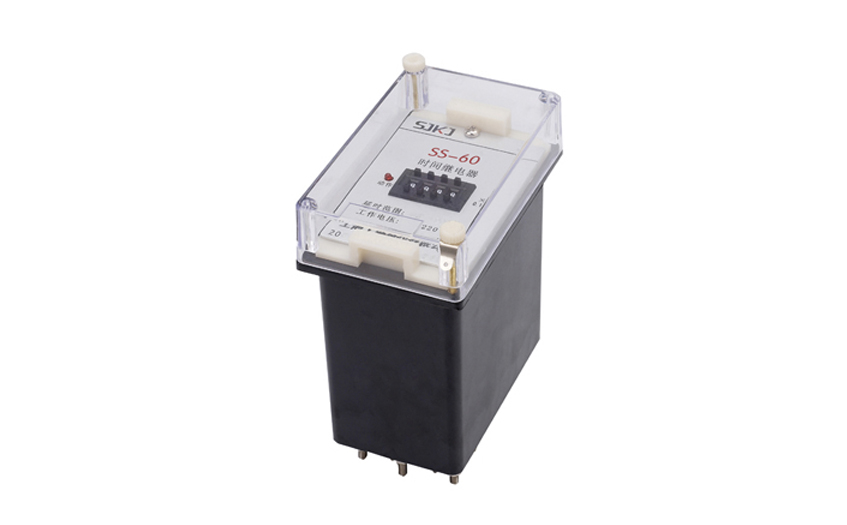

SS-60时间继电器概述

SS-60时间继电器主要用于各种交流回路中, 使被控制元件达到所需的延时,特别适用于各种要求延时精度高、功制、的自动化设备中。

SS-60时间继电器主要技术参数

·额定电压:交流50HZ,220V、127V、110V、100V。

·延时整定范围:0.1 ~ 99.9s, 1 ~ 999M。

·触点形式: 一延时转换。

·一致性:不大于1%。

·功率消耗:不大于3.5W。

·触点容量:在电压不超过250V,电流不越过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。触点在上述规定的负荷条件下,产品能可靠动作及返回5x10⁴次。输出触点长期允许接通电流为5A。

·介质强度:产品各导电端子连在一起,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

SS-60时间继电器内部接线及外引接线图(背视图)

SS-60时间继电器外形及开孔尺寸
