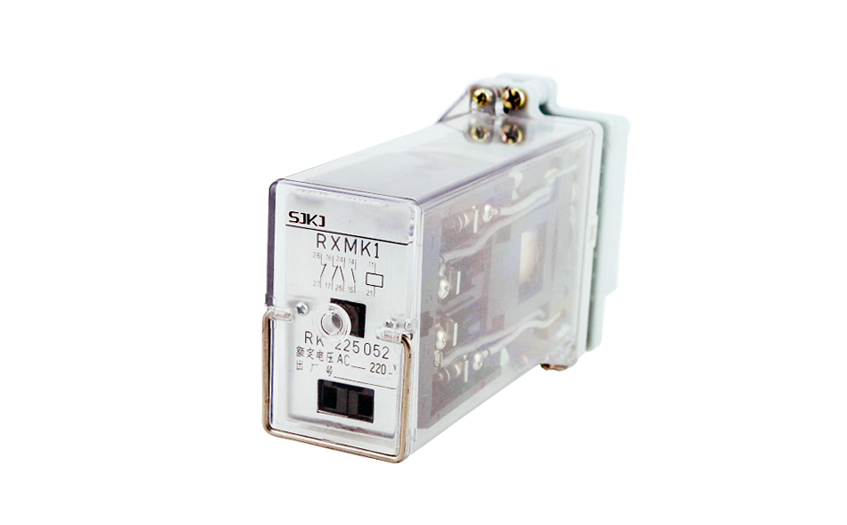

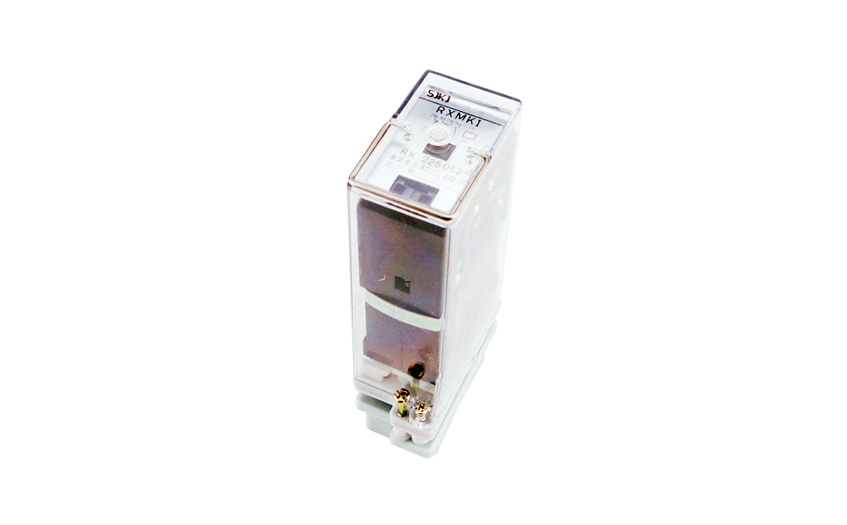

RXMK1大容量交流中间继电器用途

RXMK1大容量交流中间继电器用于工业自动化控制及电力系统二次回路中,作为中间辅助,扩大控制范围之用。

RXMK1大容量交流中间继电器特点

2.1体积小,触点断开容量大。

2.2线圈为交流激磁。

RXMK1大容量交流中间继电器动作原理

RXMK1大容量中间继电器为电磁式继电器。由电磁系统,接触系统及短路环三部分组成。电磁系统采用直动式结构,工作行程较大。接触系统采用桥式触点,断开容量大。当线圈通电时,产生磁场,吸动铁芯。由铁芯带动触点转换。外壳采用引进的Combiflex凸出式模数化插入结构。

RXMK1大容量交流中间继电器技术数据

4.1动作电压:<80%额定电压。

4.2返回电压: >15%额定电压。

4.3动作时间:≤20ms。

4.4线圈功率: 6VA。

4.5触点断开容量: ACV，250V,I:10A(功率因数为0.4)时,容量为1000VA。

                 DCV,250V,b5A(L/R=40MS)时,容量为100W。

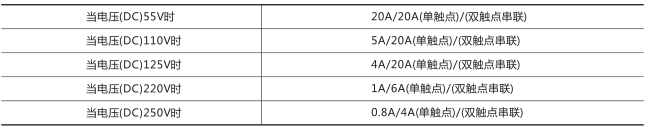

   如要增加触点断开容量可按表1内数据将触点串联。

4.6绝缘耐压: 50Hz, lmin, 2kV。

4.7冲击电压: 5kV。

4. 8能承受5-15Hz中等震级的地震波冲击。

4. 9额定电压及线圈阻值。

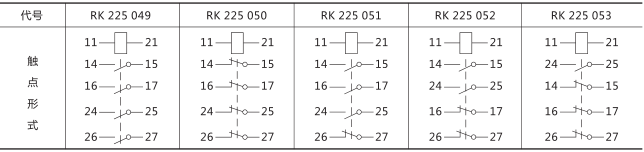

4.10触点规格

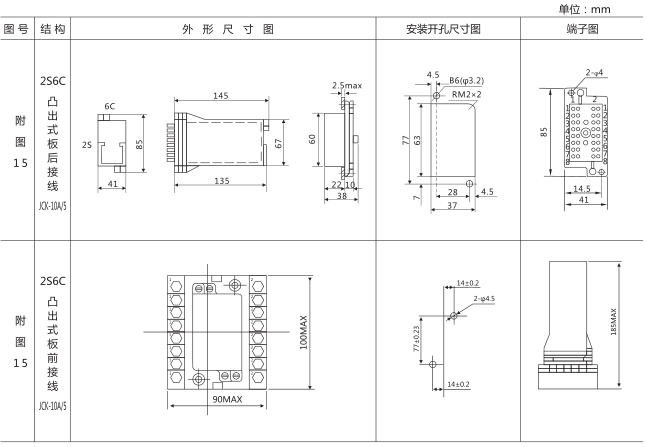

RXMK1大容量交流中间继电器外形及安装尺寸
