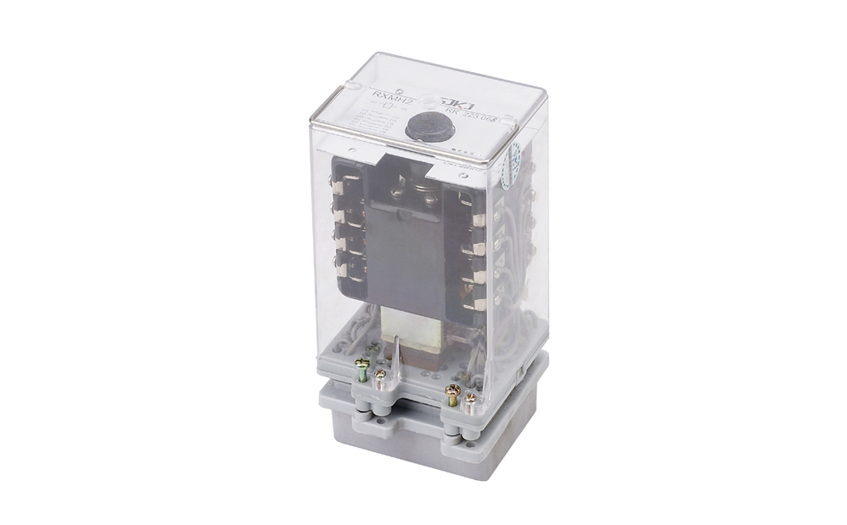

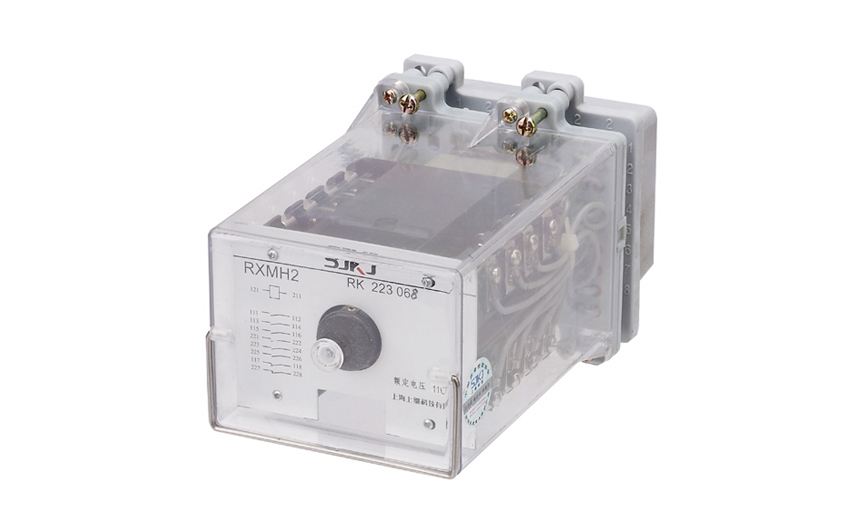

RXMH2大容量中间继电器用途

RXMH2大容量中间继电器用于工业自动化控制及电力系统二次回路中,作为中间辅助和扩大控制范围之用 。

RXMH2大容量中间继电器特点

2.1触点数量多达8付,断开容量大。

2.2线圈激励分直流和交流二种 。

RXMH2大容量中间继电器动作原理

RXMH2大容量中间继电器为电磁式继电器。由电磁系统,接触系统及支架三部分组成。电磁系统采用直动式结构,工作行程较大。 接触系统采用桥式触点,断开容量大。当线圈通电时,产生磁场,吸合铁芯。由铁芯带动触点转换。外壳采用引进的Combiflex凸出式模数化插入结构。

RXMH2大容量中间继电器技术数据

4.1动作电压: DC.<70%额定电压; AC.<85%额定电压。

4.2返回电压; DC.>5%额定电压; AC.>15%额定电压。

4.3动作时间:<55ms RK223 070规格<60ms,交流规格<65ms。

4.4线圈功耗: DC为5.5W; AC为9VA

4.5触点最大断开容量: AC.≯250V，I≯10A(功率因数为0.4±0.1)为1000VA

                     DCV≯250; I≯5A, (L/R=40ms)为100W

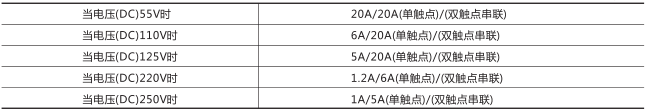

   如果增加触点断开容量可按表1内数据将触点串联

4.6绝缘耐压: 50Hz, 1min, 2kV。

4.7冲击电压: 5kV。

4.8能承受5-15Hz中等震级的地震波冲击。

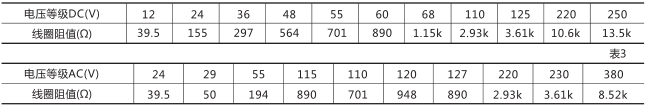

4.9额定电压及线圈阻值。

4.10触点规格

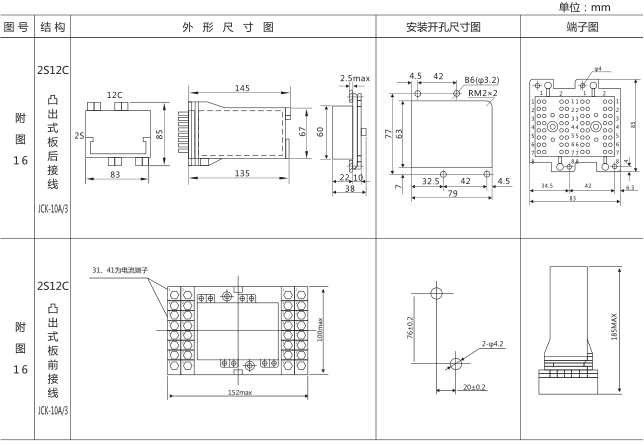

RXMH2大容量中间继电器外形及安装尺寸
