JZS-200系列静态延时中间继电器

来源:未知   作者:上继    发布时间: 2017-11-21 15:20   浏览:

分享到:

JZS-200系列静态延时中间继电器

JZS-200系列静态延时中间继电器,用于各种保护和自动控制装置中,以增加保护和控制回路的触点数量和触点容量。
1.1主要特点
该产品采用集成电路原理构成,克服了电磁继电器的触点调节困难问题,而且其可靠性高,具有良好的抗振性,并可节约大量的原材料,减少了工作量,在一定程度上降低了劳动强度。
产品采用All、JK-1(JZS-233/2 用JK-4) 结构壳体,便于现场安装。

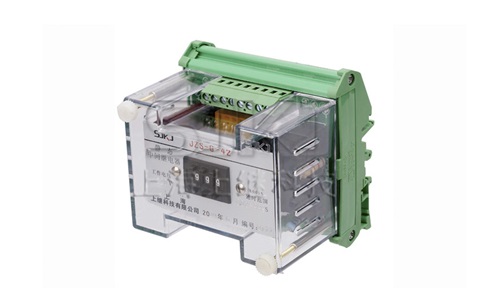

JZS-200系列静态延时中间继电器

2 产品结构、分类及产品原理
2.1产品采用A11、JK- 1两种壳体(JZS-233/ 2用JK-4)。A11壳体包括A11K嵌人式安装,AllP拼块嵌人式安装,A11H凸出安装后接线和A11Q 凸出安装前接线四种结构形式; JK-1有凸出式安装后接线和凸出式安装前接线可供选择。前盖为透明有机玻璃,取下壳盖,可方便地改变整定值; 拔出机芯,可方便地进行维修。
2.2产品分类: JZS-210系列静态动作延时中间继电器、JZS-220系列静态返回延时中间继电器、JZS-233系列静态返回延时中间继电器(1s~5s 可调)。
2.3 产品原理
2.3.1  JZS-210系列静态动作延时中间继电器
该产品为电压动作型静态继电器,由电子元件和瞬动继电器组成。它经过整流、滤波、稳压、比较、延时等电路给出口电路提供一个稳定的驱动电压,延时时间到继电器可靠动作。继电器延时动作后,面板上红色信号指示灯亮。
2.3.2  JZS-220和JZS-233系列静态返回延时中间继电器
该产品由电子元件和瞬动继电器组成,它经过整流、滤波、稳压、比较、延时等电路给出口电路提供一个稳定的驱动电压使继电器动作,面板上的红色信号指示灯亮。断电后,继电器延时返回,当延时结束,面板上的红色信号指示灯熄灭。JZS-220系列静态返回延时中间继电器断电延时不小于1.1s;JZS-233系列静态返回延时中间继电器可通过面板上的电位器在1s~5s调节断电延时时间。

3 技术参数
3.3 动作值与返回值
产品在基准条件下,直流动作电压不大于70%额定值(48V 不大于85%额定值),交流动作电压不大于80% 额定值,返回电压不小于5% 额定值。
3.4 功率消耗
在交流额定电压下产品的功耗不大于6VA,在直流额定电压下产品消耗的最大功率不大于6W。
3.6 延时一致性
对于JZS-233可调的返回延时产品在基准条件下,任一整定值的延时一致性误差不超过±10%。
3.7 热性能要求
3.7.1对长期通电工作的发热元件,如电阻等,其表面温度不应超过150°C,且对相邻元器件不致产生有害的热影响。
3.7.2 当周围环境温度为常温时: 产品的电压工作回路应能长期承受1.2 倍额定工作电压。
3.8 触点性能
a.在电压不超过250V,电流不超过1A,时间常数为5ms±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W ;
b.在电压不超过250V,电流不超过3A的交流回路(cosΦ=0.4±0.1) 中,触点的断开容量为250VA。
C.输出触点电路在上述负荷条件下,其电寿命为5*103次。触点长期允许通过的电济为5A。
3.9 机械寿命
产品的输出触点不接负荷,应能可靠地动作及返回1*104 次。
3.10 绝缘电阻不小于300MΩ。
3.11介质强度: 2kV (有效值)、50Hz,历时1min。
3.12冲击电压为5kV。
