JZK-200系列静态快速中间继电器

来源:未知   作者:上继    发布时间: 2017-11-17 13:51   浏览:

分享到:

JZK-200系列静态快速中间继电器

JZK-200系列静态快速中间继电器(以下简称产品),用于各种保护和自动控制装置中,以增加保护和控制回路的触点数量和触点容量。

1.1主要特点

该产品采用集成电路原理构成,克服了电磁继电器的触点调节困难问题,而且其可靠性高,具有良好的抗振性,并可节约大量的原材料,减少了工作量,在一定程度上降低了劳动强度。

产品采用A11、JK-1结构壳体,便于用户选型安装。

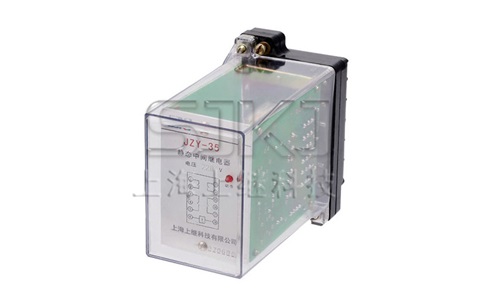

JZK-200系列静态快速中间继电器

2 产品结构及原理

2.1产品结构

产品采用A11、JK-1两种壳体。All壳体包括Al1K嵌人式安装,A11P拼块嵌入式安装,A11H凸出安装后接线和A1lQ凸出安装前接线四种结构形式; JK-1有凸出式安装后接线和凸出式安装前接线可供选择。

2.2产品原理

该产品电压和电流激励量既可作为动作信号又可作为保持信号.该产品由电子元件和瞬动继电器组成。电压信号通过整流、滤波、稳压、比较等电路驱动光耦动作。电流信号通过整流和分流电路来驱动光耦,促使继电器动作。

3.2 动作值与返回值

对于电压动作型产品在基准条件下,直流动作电压不大于70%额定值,交流动作电压不大于80%额定值,返回电压不小于5%额定值。

对于电流动作型产品在基准条件下,动作电流不大于80%额定值,返回电流不小于5%额定值。

3.3 保持值

保持电压不大于70%额定电压,保持电流不大于8%额定电流。

3.4 功率消耗

3.4.1在交流额定电压下产品的功耗不大于6VA,在直流额定电压下产品功耗的最大功耗不大于6W。

3.4.2 在0.25A、0.5A、1A、2A的额定电流电流下产品单个电流回路的功耗不大于3.5VA; 在4A的额定直流电流下产品单个电流回路的功耗不大于6W。

3.4.3 动作后辅助电源功耗在交流额定电压下不大于6VA,在直流额定电压下不大于6W。

3.5 动作时间与返回时间

产品的动作时间和返回时间分别见表2。

3.6 热性能要求

3.6.1对长期通电工作的发热元件,如电阻等,其表面温度不应超过150°C,且对相邻元器件不致产生有害的热影响。

3.6.2 当周围环境温度为常温时:

a.当电流保持回路中无电流流过时,产品的电压工作回路应长期承受1.2倍的额定工作电压;电流保持回路允许承受三倍的额定保持电流值历时5s,应无绝缘损坏;

b.当电压保持回路中无激励量时,电流回路允许承受三倍的额定保持电流历时5s,应无绝缘损坏。电压回路应能长期承受1.2 倍的额定工作电压。

3.7 触点性能

a.在电压不超过250V,电流不超过lA,时间常数为5ms 土0.75ms直流有感负荷电路中,产品输出触点的断开容量为50W;

b.在电压不超过250V,电流不大于3A 的交流回路(cos 中=0.4 土0.1) 中,产品输出触点的断开容量为250V ;

C.输出触点在上述的负荷条件下,其寿命为5*103次。主触点长期允许通过的电流为5A。

3.8机械寿命

产品的输出触点不接负荷、应能可靠地动作及返回1*104次。

3.9 绝缘点电阻不小于300MQ。

3.10介质强度: 2kV(有效值)、50Hz,历时lmin。

3.11冲击电压为5kV。
