DZS-10B系列中间继电器

来源:未知   作者:上继    发布时间: 2017-10-23 15:11   浏览: 889

分享到:

DZS-10B系列中间继电器

DZS-10B系列中间继电器用于各种保护和自动控制线路中,以增加保护和控制线路的触点数量和触点容量。

DZB-11B13B为动作延时,DZS-12B14B为返回延时继电器。

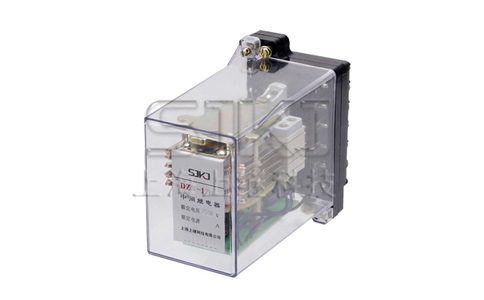

DZS-10B系列中间继电器

结构和工作原理

继电器为电磁式动作继电器,采用JK-1型壳体,将DZS-200机芯装人壳体中,具有透明的壳罩可以清楚观察到继电器的内部结构。外形尺寸及开孔图见附录,内部接线图见图1。

继电器分为动作延时和返回延时两种。在继电器铁芯上面装有阻尼环,当线圈通电或断电时,阻尼环中感应电流所产生的磁通阻碍主磁通的增加或减少,由此获得继电器动作延时或返回延时。

动作电压不大于70%额定电压,不小于30%额定电压。返回电压不小于3%额定电压。

动作延时在额定电压下不小于0.06S。

返回延时,在额定电压下返回时间不小于0.5S。

功率消耗:在额定电压下不大于5W。

触点断开容量:在电压不大于220V,电流不大于1A,时间常数为5t0.75ms 的直流有感负荷电路中,断开容量为50W,在交流电路中为250VA。触点长期允许接通5A。

调试方法

触点间隙:动合触点不小于1.5mm,动断触点不小于1mm 触点超行程不小于0.3mm。

调整触点片压力和改变隔磁片的厚度,可以改变电压值和延时时间。

订货须知

继电器型号、名称及安装方式;

额定电压;

订货数量、交货地址。
