中间继电器系列

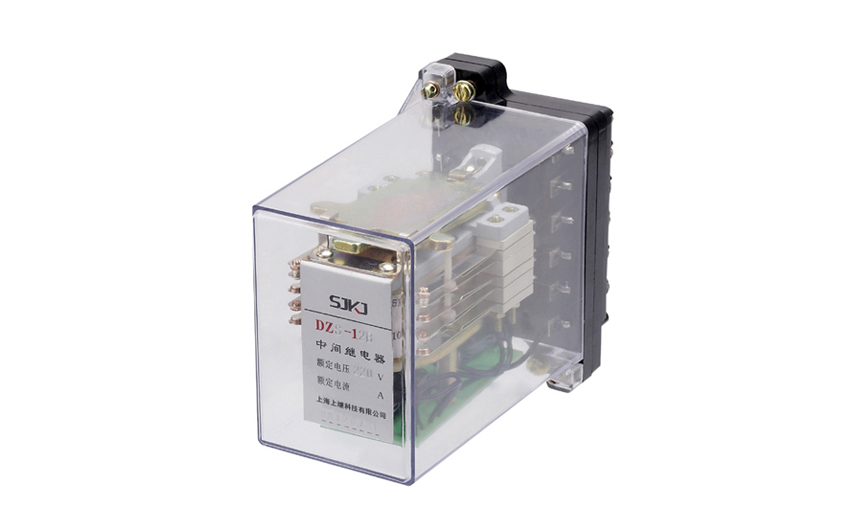

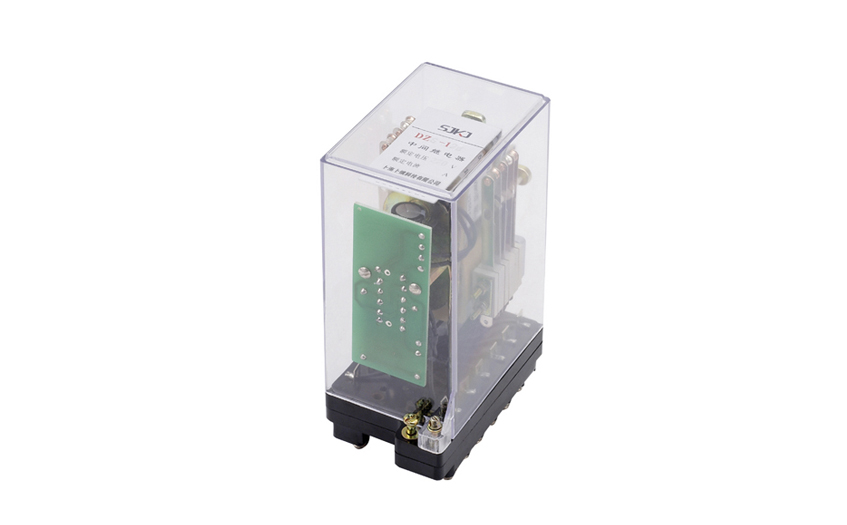

DZS-12B延时中间继电器

所属栏目:中间继电器系列
产品特征:

DZS-12B延时中间继电器用于直流操作的各种保护和自动控制线路中,作为辅助继电器以增加触点数量和触点容量。

产品咨询021-57233089 QQ交谈
分享到:

DZS-12B延时中间继电器应用范围


DZS-12B延时中间继电器用于直流操作的各种保护和自动控制线路中,作为辅助继电器以增加触点数量和触点容量。 DZS-12B延时中间继电器是DZS-10B的改进型。该继电器克服了原来DZS-10B继电器采用的绕组线径为0.06~0.07漆包线。在长期运输中,出现的断线缺点,提高了可靠性。其余内部接线、外形尺寸、接线端子、使用功能等不变。 DZS-11B、13B为动作延时继电器;DZS-12B、14B返回延时继电器;DZS-12B、16B为电压延时动作和电流保持继电器。


DZS-12B延时中间继电器主要技术数据


●额定电压:DC 220V、110V、48V、24V、12V。

●额定电流:lA、2A、4A、6A。

●动作值:动作电压为额定电压值的30~70%。

●保持值:保持电流不大于80%额定电流。

●返回值:不小于额定值的5%。

●动作时间:DZS-11B、13B、15B、16B在额定电压下,动作时间不小于0.06s。

●返回时间:DZS-12B、14B不小于0.6s。

●功率消耗:不大于7W。

●触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。


DZS-12B延时中间继电器内部接线图及外引接线图(正视图)


DZS-12B延时中间继电器内部接线图及外引接线图


DZS-12B延时中间继电器外形及开孔尺寸


DZS-12B延时中间继电器外形及开孔尺寸
