DZ-30B系列中间继电器

DZ-30B系列中间继电器包括DZ-31B和DZ-32B两种型号，用于直流操作的各种保护和自动控制线路中，作为辅助继电器以增加触点数量和触点容量。

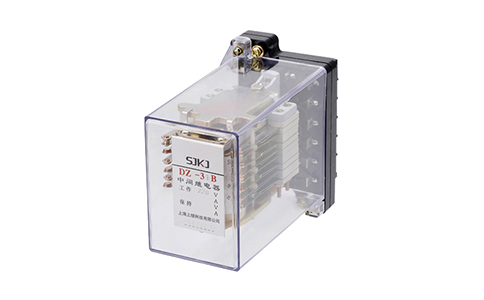

继电器为电磁式动作继电器。采用JK-1型壳体，将DZY-200机芯装入壳体中，具有透明的壳罩可以清楚观察到继电器的内部结构。当电压加在线圈两端时，衔铁向闭合位置运动，此时动合触点闭合，动断触点断开。断开电源时，衔铁在接触片的压力作用下，返回到原始状态，动合触点断开，动断触点闭合。

动作电压：不大于额定电压的70%，不小于额定电压的30%。

返回电压：不小于额定电压的5%。

动作时间：在额定电压下不大于0.05s。

功率消耗：在额定电压下不大于5W。

电寿命：10万次。

触点容量：在电压不大于220V，电流不大于1A，时间常数为5±0.75ms的直流有感负荷电路中，断开容量为50W；在220V以下的交流电路中为250VA。

长期允许通过电流5A。

调试方法

触点间隙，动合触点不小于1.5mm，动断触点不小于1mm。触点超行程不小于0.3mm。

调整触点片的压力可以改变动作值和返回值。

DZ-31B
