DZ-10系列继电器

来源:未知   作者:上继    发布时间: 2017-08-21 16:06   浏览: 1033

分享到:

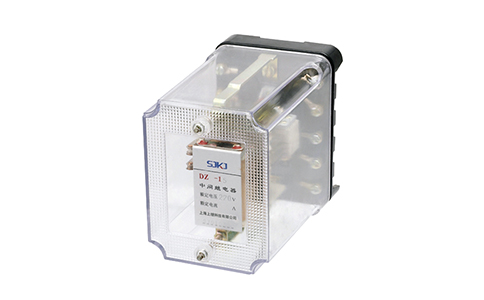

DZ-10系列继电器

       DZ-10系列继电器包括:DZ-15、DZ-16、DZ-17几个型号。该继电器用于直流操作的各种保护和自动控制线路中,作为辅助继电器以增加触点数量和触点容量。

       DZ-10系列继电器为电磁式直流电压动作继电器,可以前面接线或后面接线,采用透明壳罩,可以观察到继电器动作情况。当直流电压加在线圈两端时,衔铁向闭合位置运动,此时动合触点闭合,动断触点断开,当断开电源时,衔铁在触点片压力作用下,返回到原始状态。

DZ-15

动作电压:不大于额定电压的70%,不小于额定电压的30%。

返回电压:不小于额定电压的5%。

动作时间:在额定电压下不大于45ms。

功率消耗:在额定电压下不大于5W。

电寿命:10万次。

触点容量:在电压不大于220V,电流不大于1A,时间常数为5±0.75ms的直流有感负荷电路中,断开容量为50W;在220V以下的交流电路中为250VA。长期允许通过电流5A。

检查项目和要求

a.检查壳罩及内部机芯有无在运输中的损坏现象。

b.触点间隙:动合触点不小于1.5mm,动断触点不小于1mm,触点超行程不小于0.3mm。

c.检查动作电压和返回电压等。
