DX-30系列信号继电器

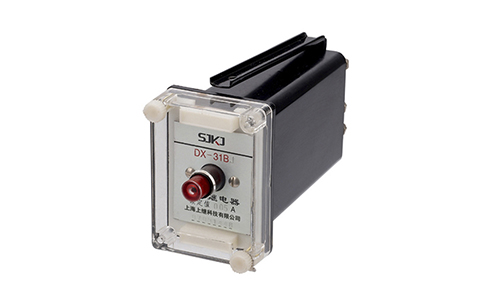

       DX-30系列信号继电器包括DX-31B、DX-32A、DX-32B，适用于直流操作的保护线路中，作为动作指示器。DX-31BJ、DX-32AJ、DX-32BJ适用于交流操作的保护线路中，作为动作指示器。

继电器有嵌入式A01K和突出式A01H两种安装方式，请在订货时注明。

额定值

继电器工作绕组额定值为：220V、110V、48V、24V、12V或0.01A、0.015A、0.02A、0.025A、0.04A、0.05A、0.075A、0.08A、0.1A、0.15A、0.2A、0.25A、0.5A、0.75A、1A、2A、4A。

DX-32A、DX-32B保持回路额定值为220V、110V、48V。

动作值

动作电压不大于70%额定电压；动作电流不大于90%额定电流。

保持值：不大于80%额定保持电压。

返回值：不小于5%额定值。

功率消耗：电流绕组不大于0.3W，电压绕组不大于3W。

a.DX-32A电压保持回路220V不大于10W，110V不大于5W，48V不大于3W；

b.DX-32B电压保持回路220V不大于20W，110V不大于10W，48V不大于4W。

触点容量：

a.在电压不大于250V，电流不大于0.5A，时间常数为0.5±0.75ms的直流有感负荷电路中，断开容量为30W。

b.在电压不超过250V（cosΦ=0.4±0.1），电流不大于1A交流电器中，能断开100VA。

介质强度：耐受2kv、50Hz、历时1min交流试验电压无击穿或闪络现象。

热稳定：当环境温度为40°C，电压绕组长期通以1.1倍额定电压，电流绕组长期通以额定电流，绕组温升不大于65°C
