DX-17信号继电器

来源:未知作者:上继发布时间: 2017-06-29 09:12 浏览: 1080

分享到：

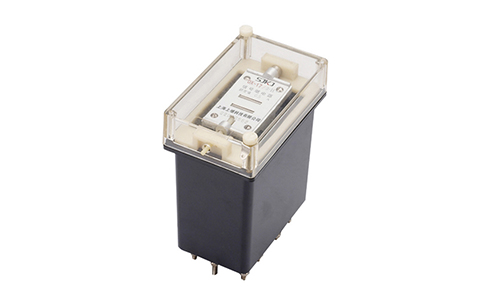

DX-17信号继电器

DX-17系列信号继电器使用于电力系统二次回路的继电保护线路中作为指示信号用，为一次掉牌。

该产品为电磁型脱钩掉牌显示继电器，同时输出机械保持和瞬动触点，具有手动复归一次掉牌，动作时间快等特点。

产品结构形式为A11K、A11P、A11H、A11Q。

DX-17信号继电器

额定值

a.直流电压额定值：220V、110V、48V、24V、12V；

b.直流电流额定值：0.01A、0.015A、0.02A、0.025A、0.04A、0.05A、0.075A、0.08A、0.1A、0.15A、0.2A、0.25A、0.5A、0.75A、1A、2A、4A

动作值

电压型继电器的动作电压应不大于70%额定电压；

电流型继电器的动作电流应不大于90%额定电压。

返回值

继电器的返回值应不小于额定值的2%。

信号显示时间

当施加1.1倍额定值，历时0.025s时，触点应可靠接通。

功率消耗

a.电压型继电器在额定电压下，其工作线圈功率消耗不大于3W；

b.电流型继电器在额定电流下，其工作线圈功率消耗应不大于0.3W。

热性能

当环境温度为40°C时，产品施加输入激励量为1.1倍额定值的条件下，应能长期工作，不致对比绝缘或其他电气元器件造成热损坏。

绝缘电阻应不小于300MΩ。

介质强度：耐受2kv、50Hz、历时1min交流试验电压无击穿或闪络现象；耐受5kv冲击电压无绝缘损坏现象。

触点性能：产品的触点应能断开电压不超过250V及电流不超过0.5A，容量为30W的有感负荷（时间常数为5±0.75ms）直流电流，或电压不超过250V及电流不超过1A，容量为100VA的交流电路，功率因素为0.4±0.1。

寿命：电寿命1000次，机械寿命50000次。
