DS-20系列时间继电器

来源:未知   作者:上继    发布时间: 2017-05-15 08:11   浏览: 779

分享到:

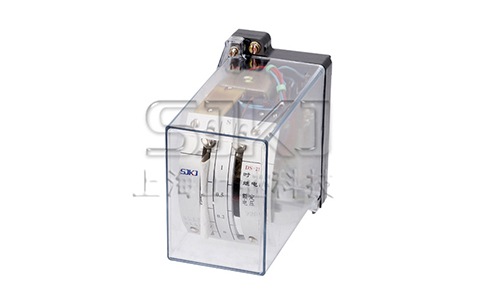

DS-20系列时间继电器

        DS-20系列时间继电器作为各种保护和自动线路中的辅助元件,用以使被控制元件的动作得到可调节的延时。

        继电器采用JK-1型壳体,将DS-30机芯装入壳体中,采用透明的壳罩可以清楚地观察到继电器的内部结构。DS-20系列时间继电器是带有延时机构的吸入式电磁继电器。其中DS-21~DS-24是短时带电的时间继电器;DS-21C~DS-24C是长期带电的时间继电器,DS-25~DS-28是交流时间继电器。


        该继电器具有一付瞬动转换触点,一付滑动主触点和一付终止主触点。当电压加在线圈两端时,铁心克服塔形弹簧的反作用力被吸入,瞬动动合触点闭合,动断触点断开。同时延时机构开始启动,经过一定的整定时间后,先闭合滑动主触点,再经过一定时间后,闭合终止动合触点,从而得到所需延时,当线圈断电时,在塔形弹簧作用下,使铁心和延时机构返回原位。从加电压于线圈的瞬间起,到延时动合主触点闭合为止这段时间的长短,可借移动静触点位置的方法调整,并由指针在刻度盘上指出。
