继电器接线图图解

        在日常生活中，人们很少会用到继电器，所以绝大多数人对继电器还不怎么了解，甚至从未听说过这种东西。实际上它是一种电力设备，一般会被运用在自动控制电路中，它其实是用较小的电流去控制较大电流的一种“自动开关”。所以在电路中起着自动调节、安全保护、转换电路等作用。下面，就让本小编带大家看看继电器接电图，了解下它的工作原理吧。

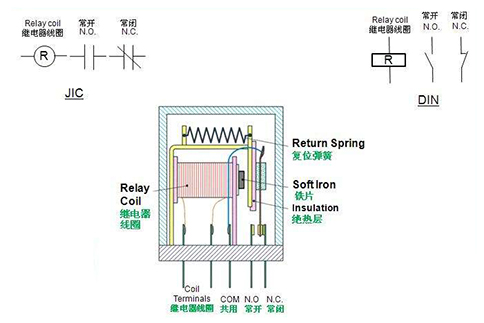

        从上图可以看出，继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。接通电源后，会产生电磁效应，电磁力就会吸引衔铁，让它接触到铁芯，带动衔铁的常闭触电与常开触点吸合，在电流切断后，电磁的吸力也就没有了，衔铁就又返回到原来的位置，将电路切断。

        继电器的作用主要有放大，用一个很微小的电流，就可以控制很大功率的电路，还能扩大控制范围，在信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电 路，达到自动开关的目的。

        除了上面说到的这些功能以外，继电器其实还有许多其他的作用，比如它还可以与其他电器一起组成程序控制线路，实现自动化运行，与此同时，它还能将信号综合起来，可以把经过继电器的多个控制信号综合，达到预定的控制效果。可以自动控制电力设备开启和关闭的时间，大大提高了工作效率，操作也方便了许多。
