微机保护装置的发展历程

来源:未知   作者:lk    发布时间: 2017-04-28 09:14   浏览: 15960

分享到:

微机保护装置的发展历程

     最早微机保护装置的特点和硬件都有什么呢,微机保护装置的特点就是利用数字信号处理多方面的设备工作情况,要比起传统继电保护的功能要处理突发情况与保护要全面方便有效的多,大型规模的集成电路可以代替传统继电保护复杂硬件的功能,由程序软件均可实现测控功能和各种保护,微机智能化的保护使得设备安装调试再到执行工作就会简单许多,硬件维护工作时间会很大的降少能够提高效益。微机保护的数字化智能化网络化和数字通讯能力使得继电保护在快速性选择性,灵敏性和可靠的性能等方面的性能都得到很大的提高。促进了电力系统管理和信息数据的维护和远程工作,提高了电力系统的安全以及稳定持续供电水平。



      微机保护的特点:维护调试方便,传统的继电保护装置调试工作量很大,尤其是对一些复杂的保护如超高压的保护设备,调试一套保护需要一周甚至更长的时间。微机保护中各类复杂功能可以由软件程序来完成,软硬件简单的操作下就能完成调试进行工作,减少了运行调试维护的工作量。可靠安全的工作性能高微机保护在程序的设置下,有极强的综合分析能力和判断能力,能够做到自动纠错防止干扰检测内部异常有效的防止拒动,这就是它的可靠性所在。容易获得附加功能,当发生故障的时候可以记录电流电压以及动作顺序和时间等信息有助于相关部门的分析和处理。功能多变程序全面的软件内容具有更大的灵活性,通过改变硬件相应的软件程序就能改变保护功能和特性,从而可以灵活适应电力系统的运行方式变化。实现网络连接将所有信息传送到中心站实现信息共享,这样就可以进行远程的操控设备工作更方便的管理设备数据。



      微机保护的硬件组成:微机保护装置的硬件主要包括三大部分,模拟量输入系统微处理器只读存储器,随机存取存储器及人机对话接口等等。处理器执行相应的软件程序对数据采集系统输入的原始数据处理,从而达到了许多继电保护设备的功能。开关量输入/输出系统,包括若干并行接口光电隔离器及中间继电器,完成出口跳闸信号报警外部接点输入等功能。



      最早的第一套到现在的微机保护装置的类型有,单CPU系统1984年我国研制出的第一套微机保护装置。双CPU系统自多年以来国内已经研制出各种类型的危机保护装置,但大部分还是采用的单CPU系统数据处理较慢,所以采用了双CPU的微机保护装置可以完成测控一体化的功能要求,可以独立完成主保护和后备保护。高性能单片机系统,高性能单片机该装置采用了高速高分率的转换器实现32点采样,结合专用的测量以及数字信号处理器经行计算保证了测量度和回响速度。DSP系统现如今常用的一种微机保护装置系统,构成简洁高性能的数据采集和处理系统,使得变电站更加安全稳定。ARM+DSP系统,ARM处理器为主的CPU主要用于变电站的通信,它架构的以太网通讯模式打破了很多限制,配合DSP自身运算快速和数字信号处理的优点配合起来更加效率简便。



      现如今的微机保护装置是近30年以来的发展成果,其软件硬件技术都有明显提高越来越成熟。随着社会发展的快速时代,在计算机技术网络通讯技术愈发强大的条件下,微机保护装置和变电站自动化系统也逐渐的向智能化网络化的发展方向。

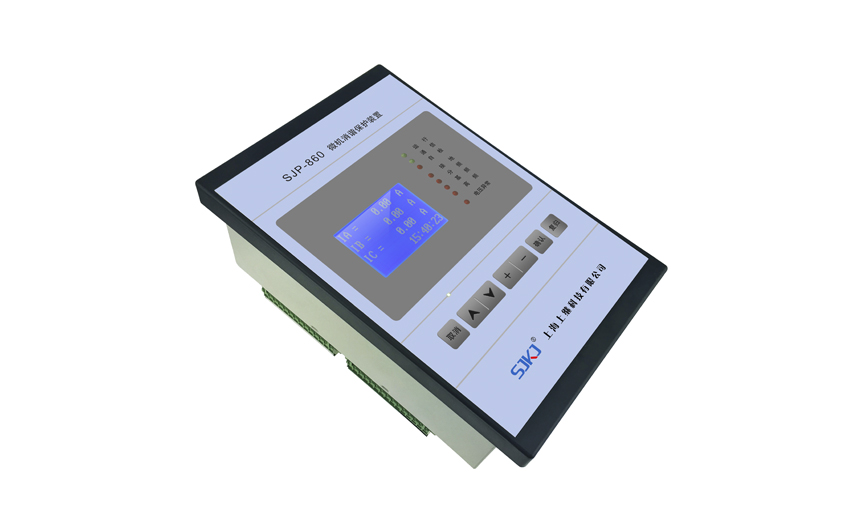

微机消谐保护装置
