电流继电器系列

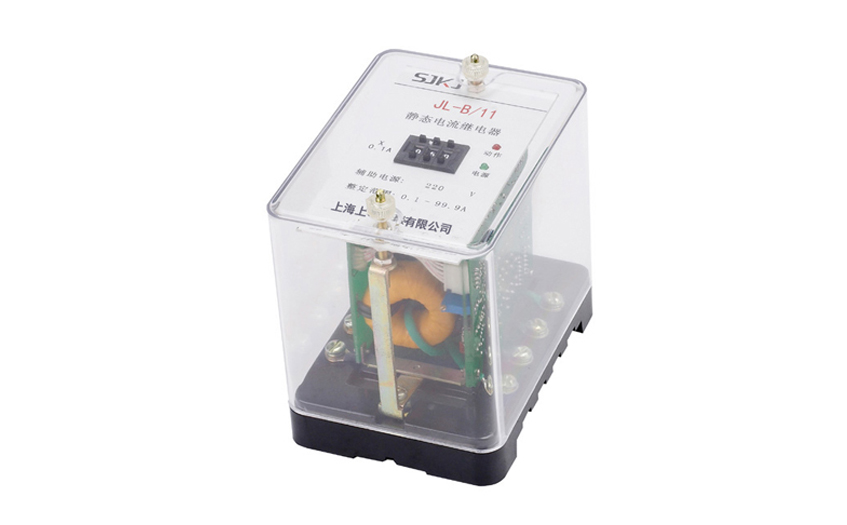

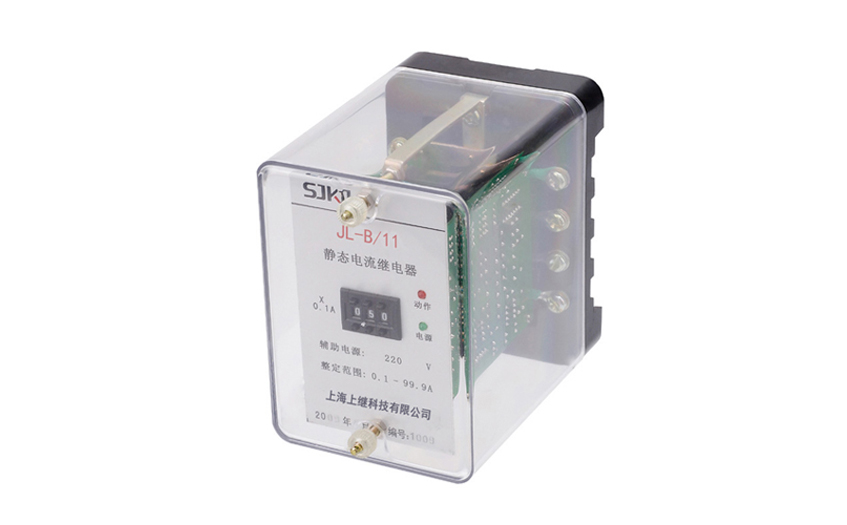

JL-B/13集成电路电流继电器

所属栏目:电流继电器系列
产品特征:

JL-B/13集成电路电压继电器作为继电保护元件,主要用于发电机、变压器、输变电、线路中,作为电力系统交流回路过负荷或 短路的启动元件,给出报警信号或切除故障。

产品咨询021-57233089 QQ交谈
分享到:

JL-B/13集成电路电流继电器概述


JL-B/13集成电路电压继电器作为继电保护元件,主要用于发电机、变压器、输变电、线路中,作为电力系统交流回路过负荷或 短路的启动元件,给出报警信号或切除故障。 本系列继电器采用CMOS集成电路进行运算和比较,具有精度高,整定范围宽,动作速度快,返回系数高,功耗低的特点,提供 辅助电源后,完全可替代电磁式电流继电器。还增加SJ-4新型壳体,35mm标准导轨安装,外形紧凑,安装方便等优点。



JL-B/13集成电路电流继电器型号命名及含义


JL-B/13型号命名及含义



JL-B/13集成电路电流继电器正常工作条件


1 环境温度:-10℃~+50℃

2 相对湿度:≤90%

3 大气压力:80Kpa~110Kpa

4 安装位置:任意

5 周围环境:继电器不受太阳直射,不受雨水冲洗,空气中不含导致金属腐蚀或绝缘损坏的气体或尘露,继电器在工作时,不允许振动,搬运过程不允许撞击。


JL-B/13集成电路电流继电器主要技术指示


1 整定范围 0.02~9.99A,级差为0.001A      2-99.9A,级差0.1A

                其它值可按用户要求定制



2 动作时间 1.2倍整定电流,动作时间不大于25mS。

                2倍整定电流,动作时间不大于20mS。



3 返回系数 过电流继电器:0.9~0.97;欠电流继电器:1.05~1.15。


4 整定误差 小于2%。


5 功耗 继电器动作,功耗小于5W,继电器不动作,功耗小于4W。


6 触点容量 在电压不大于250V时,触点连续接通电流为5A;

           在电压不大于250V时,电路时间常数L/R为5mS的直流电路中,可断开30W。

           在电压不大于250V时,功率因数COSΦ为0.4的交流电路中,可分断200VA。


7 触点寿命 电寿命:105次, 机械寿命:106次。

8 绝缘电阻 继电器各导电端子连在一起,对外露非带电金属部分或外壳之间,用开路电压为500V的兆欧表测量其绝缘电阻不 小于300MΩ。


9 介质强度 继电器各带电端子连在一起,对外露飞带电端子或外壳之间能承受有效值为2000V,50Hz的交流电压,历时1分钟 而不击穿,不出现闪络现象。


10 抗干扰性能 继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》 。


JL-B/13集成电路电流继电器内部接线及外引接线图(正视图)


JL-B/13内部接线及外引接线图(正视图)



JL-B/13集成电路电流继电器外形尺寸及开孔尺寸


JL-B/13继电器外形尺寸及开孔尺寸



JL-B/13继电器外形尺寸及开孔尺寸
