  • JL-A、B/43 DK无辅源电流继电器
  • JL-A、B/43 DK无辅源电流继电器

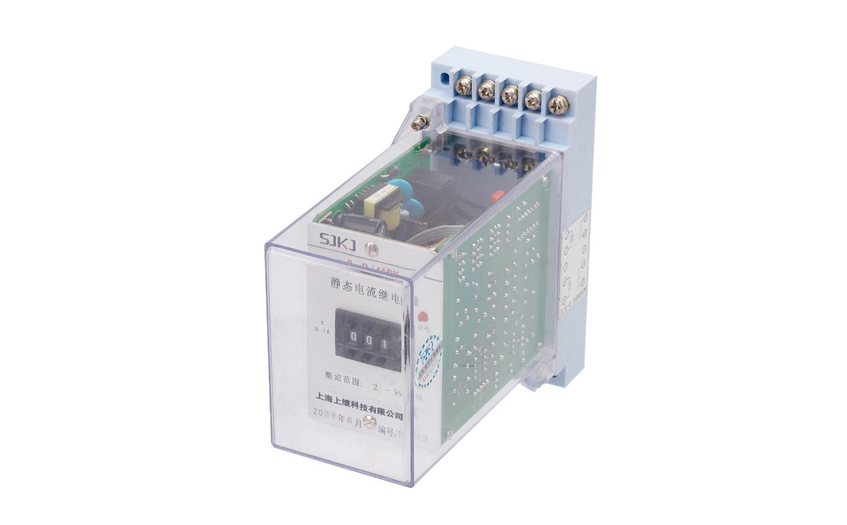

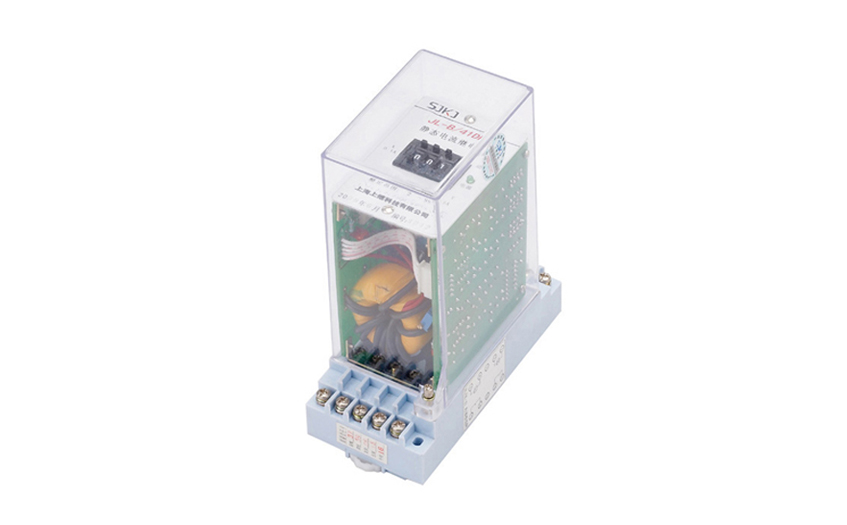

JL-A、B/43 DK无辅源电流继电器

所属栏目:电流继电器系列
产品特征:

JL-A、B/43 DK无辅源电流继电器作为继电保护元件,主要用于发电机、变压器、输变电线路中,作为电力系统交流回路过负 荷或短路的启动元件,给出报警信号或切除故障。

产品咨询021-57233089 QQ交谈
分享到:

JL-A、B/43 DK无辅源电流继电器概述


JL-A、B/43 DK无辅源电流继电器作为继电保护元件,主要用于发电机、变压器、输变电线路中,作为电力系统交流回路过负 荷或短路的启动元件,给出报警信号或切除故障。 本系列继电器采用CMOS集成电路进行运算和比较、具有精度高、防抖动、整定范围宽、动作速度快、返回系数高、功耗低的 特点。可完全替代DL-10、DL-20、DL-30电磁型电流继电器。还增加了SJ-4新型壳体,35mm标准导轨安装。外形紧凑,安装方便。



JL-A、B/43 DK无辅源电流继电器型号命名及含义


JL-A、B/43 DK无辅源电流继电器型号命名及含义图片



JL-A、B/43 DK无辅源电流继电器正常工作条件


1 环境温度:-10℃~+50℃

2 相对湿度:≤90%

3 大气压力:80Kpa~110Kpa

4 安装位置:任意

5 周围环境:继电器不受太阳直射,不受雨水冲洗,空气中不含导致金属腐蚀或绝缘损坏的气体或尘露,继电器在工作时,不允许振动,搬运过程不允许撞击。


JL-A、B/43 DK无辅源电流继电器主要技术指示


1 整定范围 0.5~9.99A,级差为0.01A

                2~99.9A,级差为0.1A

2 动作时间 1.2倍整定电流,动作时间不大于25mS。

                2倍整定电流,动作时间不大于20mS。

3 返回系数 过电流继电器:0.9~0.97;欠电流继电器:1.05~1.15。

4 整定误差 小于2%。

5 功耗 继电器动作,功耗小于5W,继电器不动作,功耗小于4W。

6 触点容量 在电压不大于250V时,触点连续接通电流为5A;

                在电压不大于250V时,电路时间常数L/R为5mS的直流电路中,可断开30W。

                在电压不大于250V时,功率因数COSΦ为0.4的交流电路中,可分断200VA。

7 触点寿命电寿命:105 次, 机械寿命:106次。

8 绝缘电阻继电器各导电端子连在一起,对外露非带电金属部分或外壳之间,用开路电压为500V的兆欧表测量其绝缘电阻不小于300MΩ。

9 介质强度继电器各带电端子连在一起,对外露飞带电端子或外壳之间能承受有效值为2000V,50Hz的交流电压,历时1分钟而不击穿,不出现闪络现象。

10 抗干扰性能 继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》 。


JL-A、B/43 DK无辅源电流继电器内部接线及外引端子图(正视图)


JL-A、B/43 DK无辅源电流继电器内部接线及外引端子图(正视图)




JL-A、B/43 DK无辅源电流继电器外形结构及开孔尺寸图


JL-A、B/43 DK无辅源电流继电器外形结构及开孔尺寸图1





JL-A、B/43 DK无辅源电流继电器外形结构及开孔尺寸图2
