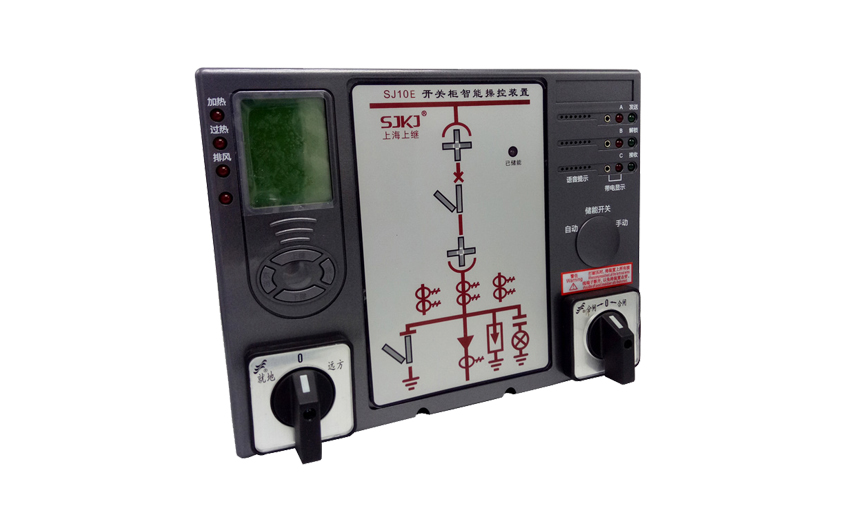

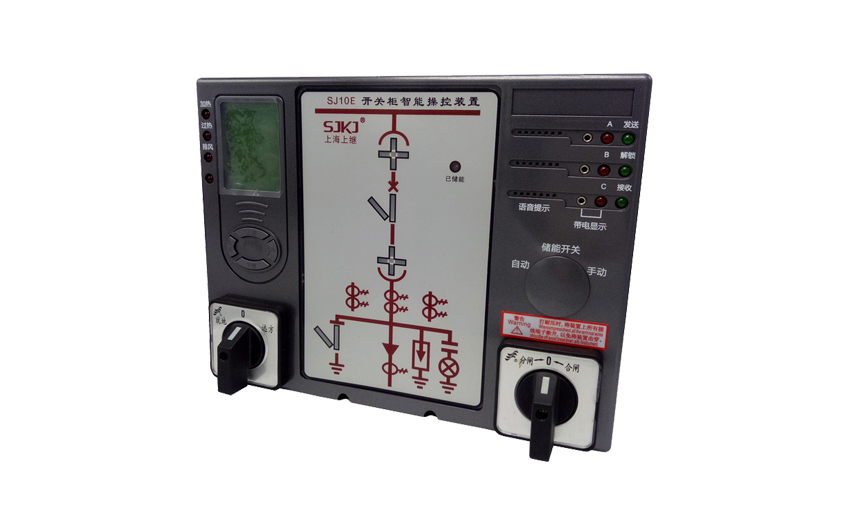

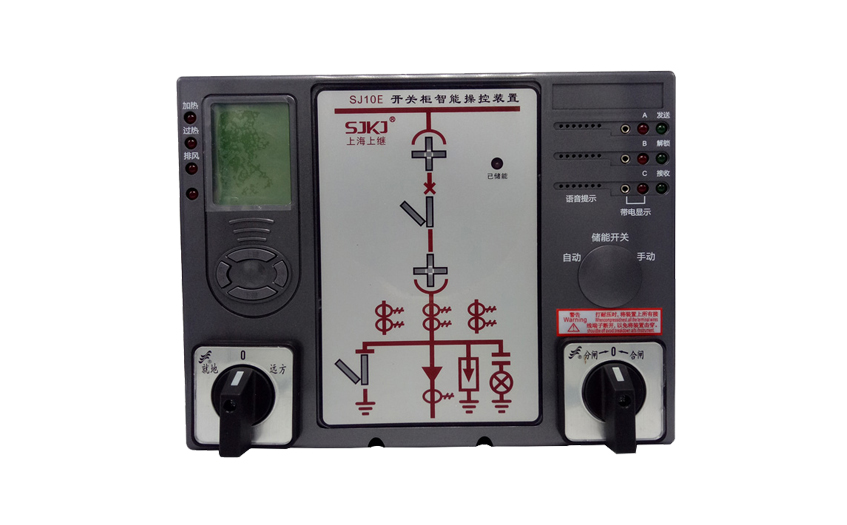

SJ10E 开关柜智能操控装置概述

SJ10系列开关柜智能操控装置功能强大，用于3-35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜，可取代传统开关柜的一次回路模拟、带电显示器、自动加热除湿控制器、断路器分合闸按钮等元件。具备了断路器分合闸状态指示、储能指示、接地开关指示、手车位置指示、智能语言防误提示、高压带电显示、温湿度数字显示、柜内照明及RS485通讯接口等多项功能。

SJ10E 开关柜智能操控装置性能特点

1、一次模拟图显示

2、三相高压带电显示及闭锁输出

3、温湿度测量及液晶显示

4、过热排风输出、加热器断线报警输出

5、二路温湿度传感器，二路加热控制输出

6、智能语音防误提示

7、照明、储能开关，远方/就地、分/合闸转换开关

8、可选配RS485通讯接口

SJ10E 开关柜智能操控装置技术参数

● 工作电源：AC/DC 220V

● 负载加热电源：AC 220V

● 工作环境：温度0～ 70℃ 湿度Rh≤95%

● 测量湿度范围：0~99%RH

● 测量温度范围：-20~100℃

● 控制精度：温度± 1℃    湿度±5%RH±

● 抗电强度：外壳与端子之间≥ AC2000V

● 绝缘性能：外壳与端子之间≥ 100MΩ

● 抗干扰：符合IEC255-22标准

● LED(KV)启辉电压：母线电压×0.15~0.65

● 闭锁启控电压（KV）：母线电压×0.65

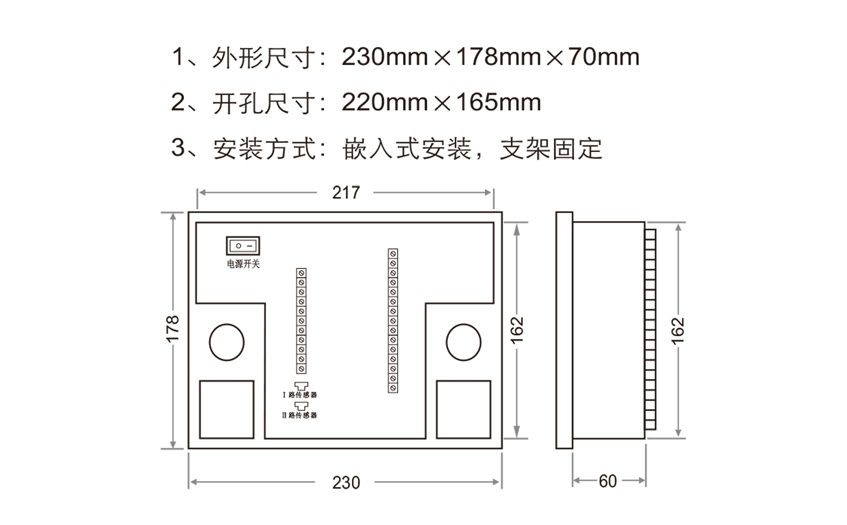

SJ10E 开关柜智能操控装置开孔尺寸
