中间继电器系列

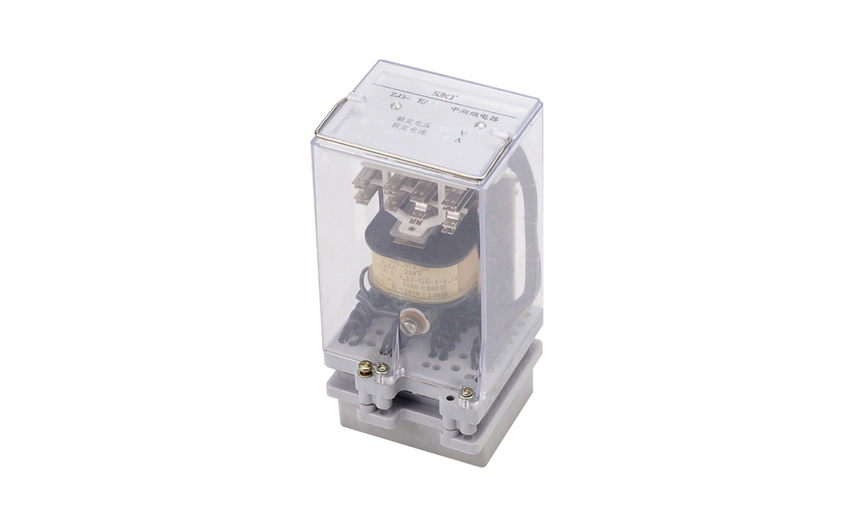

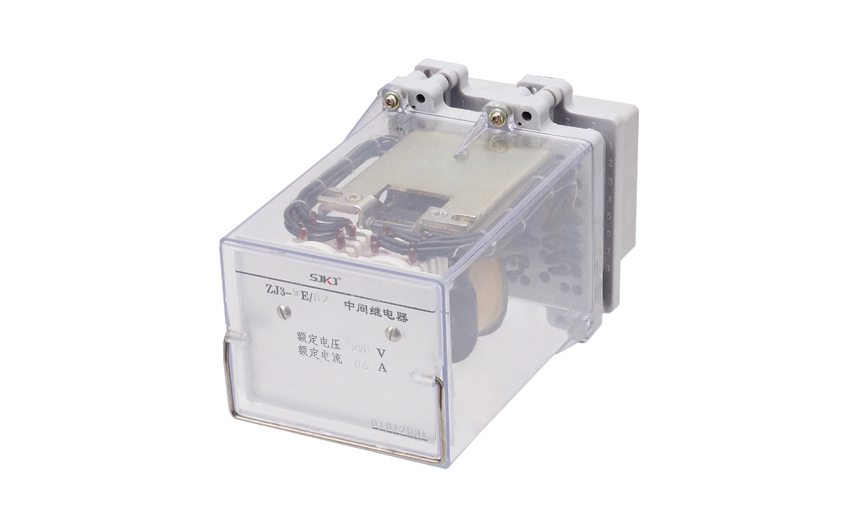

ZJ3-2E/62快速中间继电器

所属栏目:中间继电器系列
产品特征:

ZJ3-2E/62快速中间继电器用于电力系统二次回路继电保护和自动控制线路中,用来增加保护和控制回路的触点数量和触点容量。

产品咨询021-57233089 QQ交谈
分享到:

ZJ3-2E/62快速中间继电器应用范围


ZJ3-2E/62快速中间继电器用于电力系统二次回路继电保护和自动控制线路中,用来增加保护和控制回路的触点数量和触点容量。


ZJ3-2E/62快速中间继电器主要技术数据


●额定工作电压:220V、110V、48V、24V。

●额定工作电流:0.25A、0.5A、1A、2A、4A。

●额定保持电流:0.25A、0.5A、1A、2A、4A。

●接点形式:8动合;4动合4动断;6动合2动断。

●动作值:电压型继电器的动作电压为50~70%的额定电压值;电流型继电器的动作电流不大于80%额定电流。

●保持值:电流保持时不大于80%额定保持值;电压保持绕组的继电器,保持电压不大于70%额定保持值。

●返回值:不小于额定值的5%。

●动作时间:不大于7ms。

●功率消耗:不大于8W。

●触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

●介质强度:产品各导电端子连在一起,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。


ZJ3-2E/62快速中间继电器内部接线图及外引接线图


ZJ3-2E/62快速中间继电器内部接线图及外引接线图


ZJ3-2E/62快速中间继电器外形及开孔尺寸


ZJ3-2E/62快速中间继电器外形及开孔尺寸
