中间继电器系列

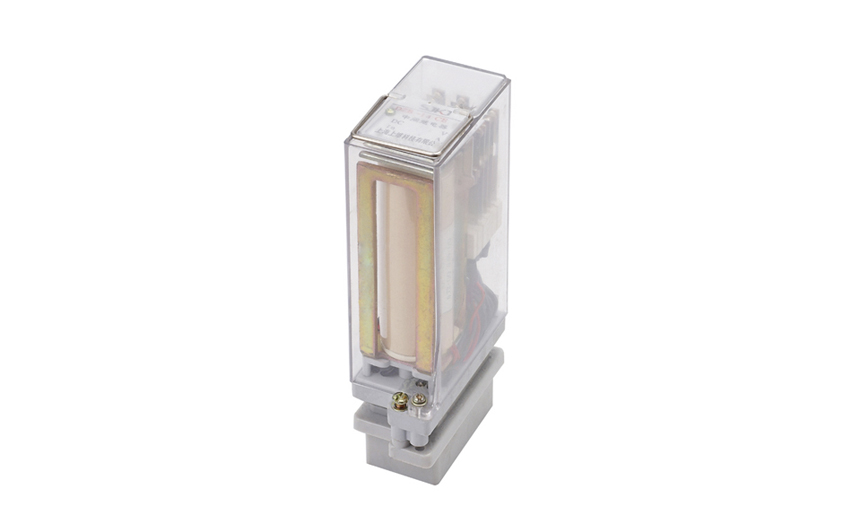

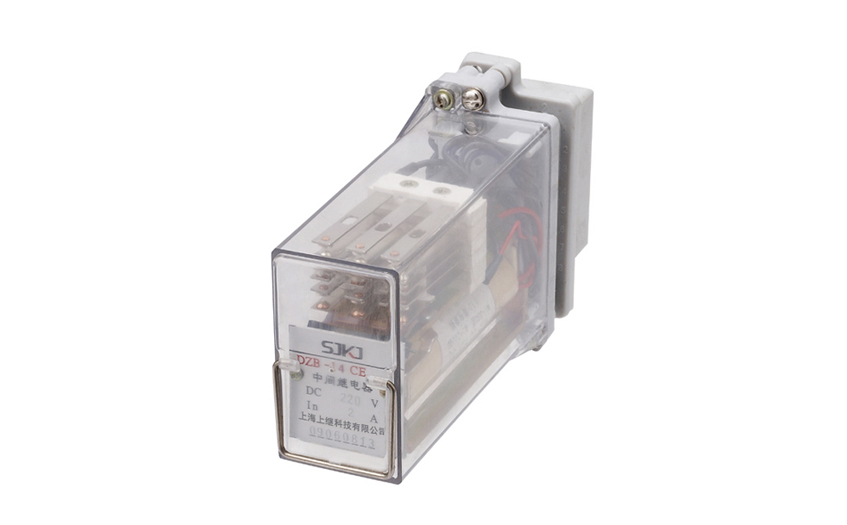

DZB-13CE/312保持中间继电器

所属栏目:中间继电器系列
产品特征:

DZB-13CE/312保持中间继电器具有自保持绕组,用于直流操作的继电保护回路中,以增加主保护继电器的触点数量和触点容量,并提高触点工作的可靠性。

产品咨询021-57233089 QQ交谈
分享到:

DZB-13CE/312保持中间继电器应用范围


DZB-13CE/312保持中间继电器具有自保持绕组,用于直流操作的继电保护回路中,以增加主保护继电器的触点数量和触点容量,并提高触点工作的可靠性。


DZB-13CE/312保持中间继电器主要技术参数


●额定电压:220V、110V、48V、24V。

●额定电流:0.25A、0.5A、1A、2A、4A、8A。

●额定保持电压:220V、110V、48V、24V。

●额定保持电流:0.25A、0.5A、1A、2A、4A、8A。

●动作值:电压型继电器为30-70%的额定电压;电流型继电器不大于80%的额定值。

●保持值:保持电流不大于80%额定保持值;保持电压不大于70%额定保持值。

●返回值:不小于额定值的5%。

●动作时间:不大于45ms。

●返回时间:不大于45ms。

●功率消耗:电流保持绕组不大于4W;电流工作绕组与电压工作绕组不大于7W。

●触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

●介质强度:产品各导电端子连在一起,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。


DZB-13CE/312保持中间继电器内部接线图及外引接线图


DZB-13CE/312保持中间继电器内部接线图及外引接线图


DZB-13CE/312保持中间继电器外形及开孔尺寸


DZB-13CE/312保持中间继电器外形及开孔尺寸
