中间继电器系列

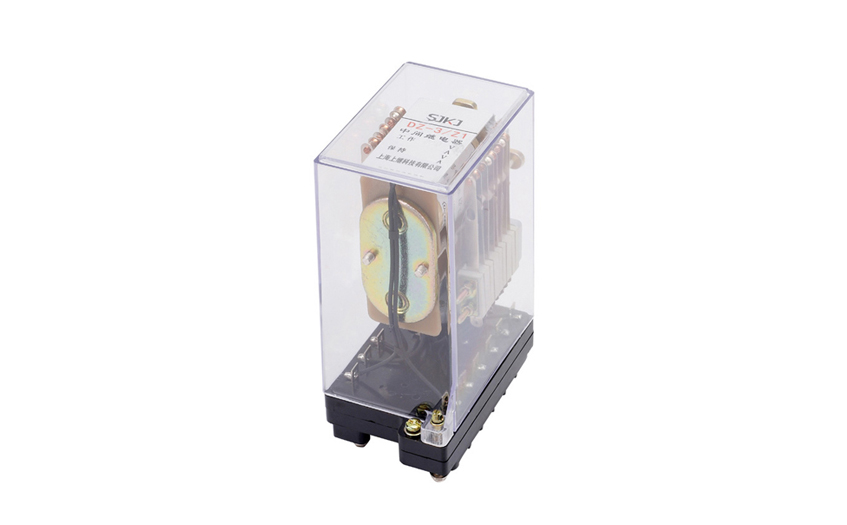

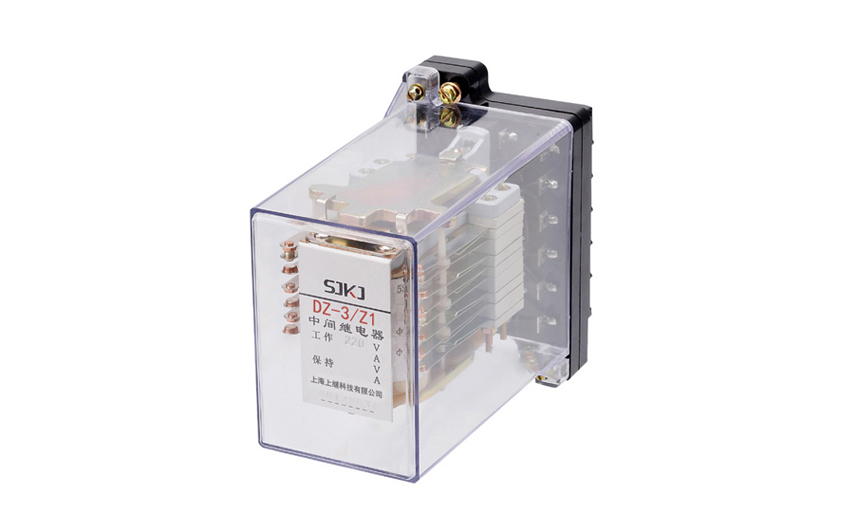

DZ-3/Z5中间继电器

所属栏目:中间继电器系列
产品特征:

DZ-3/Z5中间继电器用在保护和自动控制装置中作为辅助元件,以扩大被控电路,提高接触能力。

产品咨询021-57233089 QQ交谈
分享到:

DZ-3/Z5中间继电器应用范围


DZ-3/Z5中间继电器用在保护和自动控制装置中作为辅助元件,以扩大被控电路,提高接触能力。



DZ-3/Z5中间继电器结构特点


电磁式、螺管结构,触点对数多.容量大 .直流操作.动作快。壳体结构采用JK-1(凹出式后接线)、 JKF-1Q(凸出式前接线)和JK-6/1(嵌入式后接线)标准组件。



DZ-3/Z5中间继电器主要技术参数


DZ-3/Z5中间继电器主要技术能见表

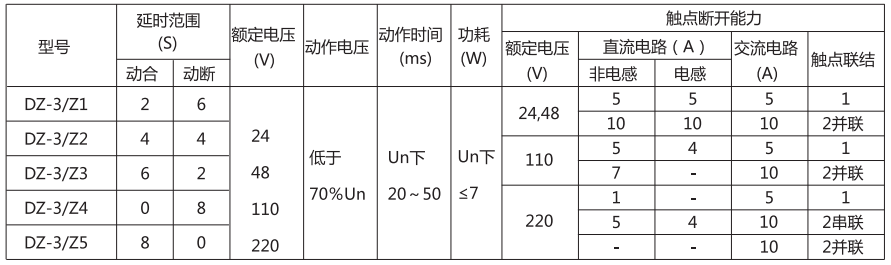

DZ-3/Z5中间继电器主要技术参数

注: 1、继电器触点长期允许接通电流不大于5A。

     2、触点的最大流通能力在交流或直流220V下为15A。

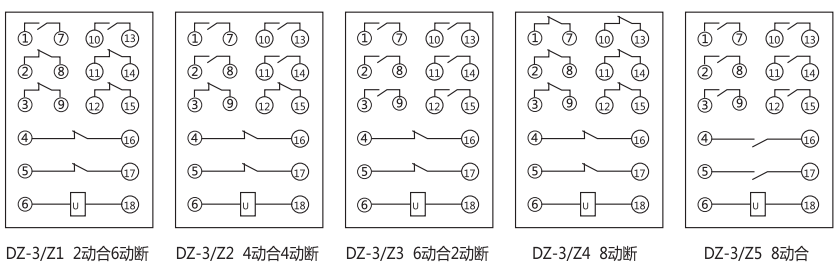

DZ-3/Z5中间继电器内部接线图及外引接线图(正视图)


DZ-3/Z5中间继电器内部接线图及外引接线图(正视图)

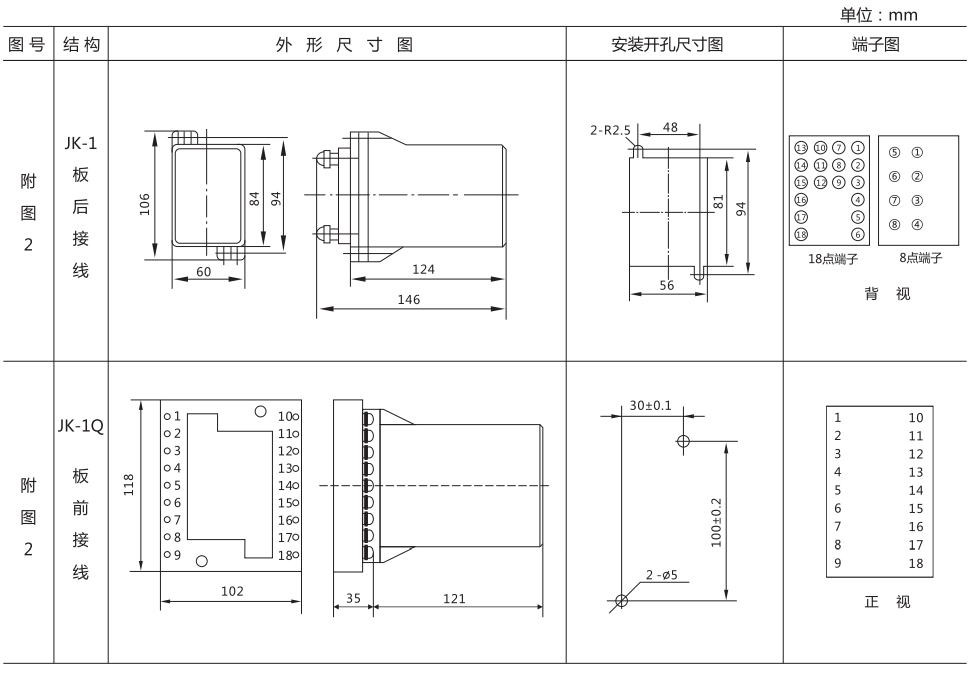

DZ-3/Z5中间继电器外形结构及开孔尺寸图


DZ-3/Z5中间继电器外形结构及开孔尺寸图
