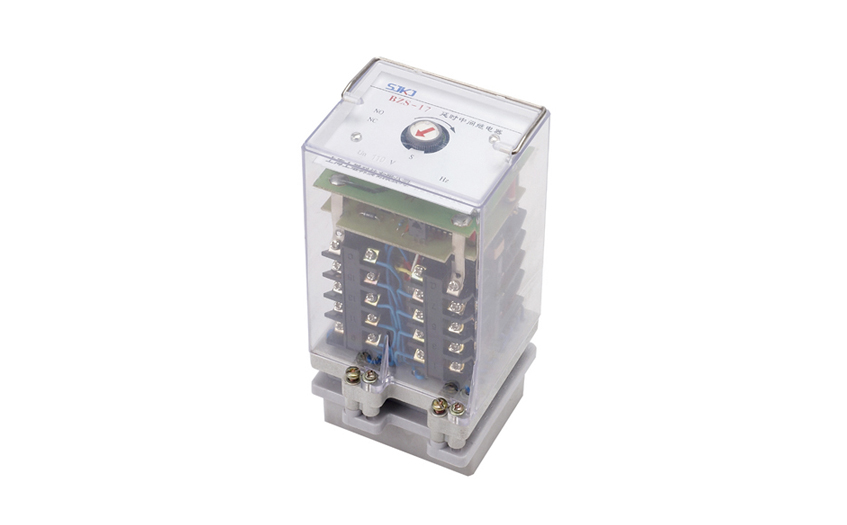

BZS-14延时中间继电器

所属栏目:中间继电器系列
产品特征:

BZS-14延时中间继电器用于较高精度定时或频繁操作需要0.1-10s的动作或返回延时的各种保护或控制回路中。

产品咨询021-57233089 QQ交谈
分享到:

BZS-14延时中间继电器概述


中间继电器的结构和原理与交流接触器基本相同,与接触器的主要区别在于:接触器的主触头可以通过大电流,而中间继电器的触头只能通过小电流。所以,它只能用于控制电路中。 它一般是没有主触点的,因为过载能力比较小。所以它用的全部都是辅助触头,数量比较多。


BZS-14延时中间继电器主要技术参数


额定电压:AC 220V、110V;DC 220V、110V、48V、24V。

接点形式:8动合;6动合2动断;4动合4动断;2动合6动断;8动断。

动作值:直流继电器动作电压不大于70%额定电压;交流继电器动作电压不大于85%额定电压

返回值:继电器返回电压不小于5%额定电压。

延时整定误差:不大于整定值的2%。

功率消耗:直流不大于10W;交流不大于10VA。

触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

介质强度:产品各导电端子连在一起,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。


BZS-14延时中间继电器产品延时分类表


动作延时

返回延时

备注

BZS-11

0.1-1s

BZS-15

0.1-1s

型号末端带表示交流规格

BZS-12

0.2-2.5s

BZS-16

0.2-2.5s

BZS-13

0.5-5s

BZS-17

0.5-5s

BZS-14

1-10s

BZS-18

1-10s

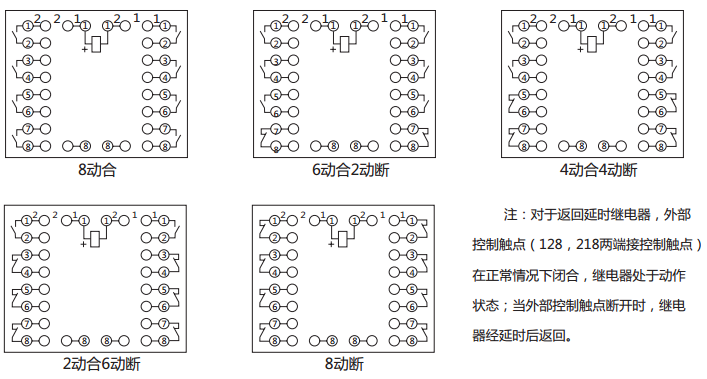

BZS-14延时中间继电器内部接线图及外引接线图


BZS-14延时中间继电器内部接线图及外引接线图

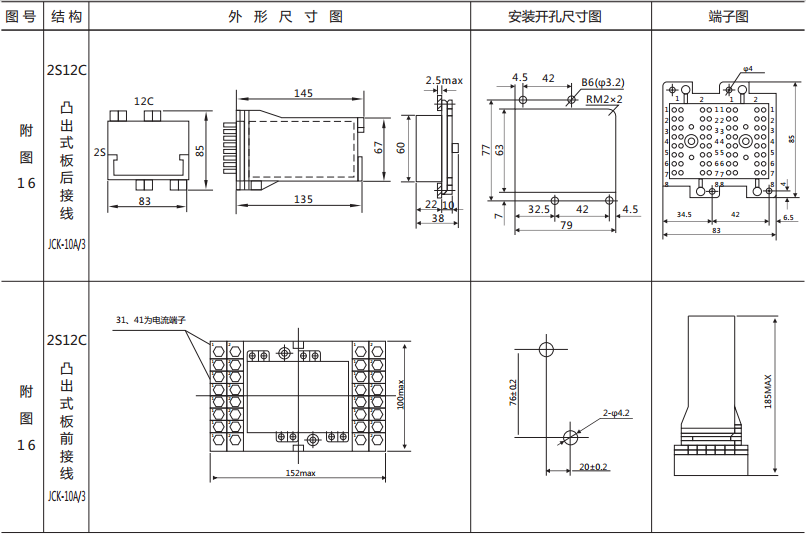

BZS-14延时中间继电器外形及开孔尺寸


BZS-14延时中间继电器外形及开孔尺寸
