中间继电器系列

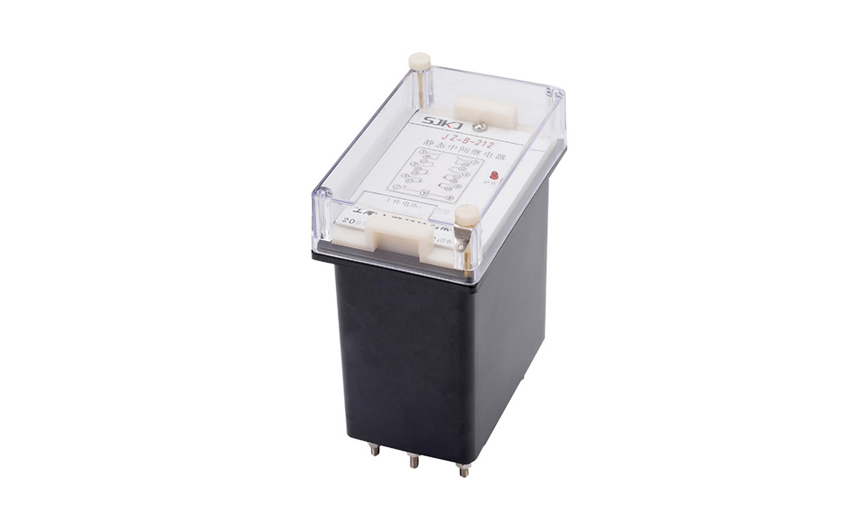

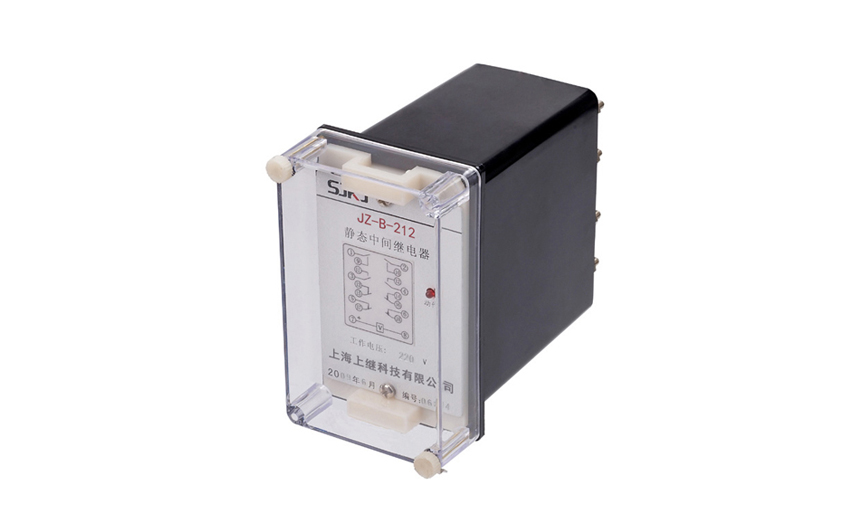

JZ-B-213静态防跳中间继电器

所属栏目:中间继电器系列
产品特征:

JZ-B-213静态防跳中间继电器用于电力系继电保护和自动控制装置中 , 增加保护和控制回路触点数量和触点容量。JZ-B静态防跳中间继电器采用集成电器原理机构客服了电磁继电器的触点调节困难间题,具有可靠性高,抗振性强等优点。

产品咨询021-57233089 QQ交谈
分享到:

JZ-B-213静态防跳中间继电器用途


JZ-B-213静态防跳中间继电器用于电力系继电保护和自动控制装置中 , 增加保护和控制回路触点数量和触点容量。JZ-B静态防跳中间继电器采用集成电器原理机构客服了电磁继电器的触点调节困难间题,具有可靠性高,抗振性强等优点。



JZ-B-213静态防跳中间继电器型号命名及含义


JZ-B-213静态防跳中间继电器型号命名及含义


JZ-B-213静态防跳中间继电器型号命名及含义使用条件


环境温度  -25°C~+50°C

海拔高度  2000M及以下

周围空气的相对温度,最湿月的月平均最大相对湿度为90%。

周围的磁感应强度不大于0.5mT。

使用地点不允许有较强的振动与冲动。

使用地点不允许有爆炸危险的介质,周围介质不含有腐蚀金属盒破坏绝缘的气体及导电介质,不允许充满水蒸汽及有较严重的霉菌.

使用地点应具有防雨、雪、风、沙的设施。


JZ-B-213静态防跳中间继电器技术条件


JZ-B-213静态防跳中间继电器技术条件

动作值、保持值

动作电压一般为50%额定电压值;动作电流为50%额定电流

具有电流保持绕组的继电器保持电流为50%额定电流, 具有电压保持绕组的继电器保持电压为50%额定电压。

返回值  额定值的50%

功率消耗  电压绕组<1.2W  电流绕组<2W  辅助电源<3W

热稳定性  环境温度+40°C时

电压绕组长期承受110%额定电压温升不超过65°C

电流绕组能长时l间承受三倍额定电流。

绝缘电阻  继电器电路与导磁体之间、在电气上无联系的各电路之间,用开路电压为500V的测试仪测定其绝缘电阻值应不小于300MΩ。

介质强度  继电器电路与导磁体之间及电气上无联系的各电路之间能耐受交流50Hz、电压2000V,历时1min。

继电器线圈绕组间能耐受交流50Hz、 电压500V历时1min。

寿命  电寿命>105次     机械寿命>106次。


JZ-B-213静态防跳中间继电器外形尺寸及开孔尺寸图


JZ-B-213静态防跳中间继电器外形尺寸及开孔尺寸图

JZ-B-213静态防跳中间继电器外形尺寸及开孔尺寸图
