时间继电器系列

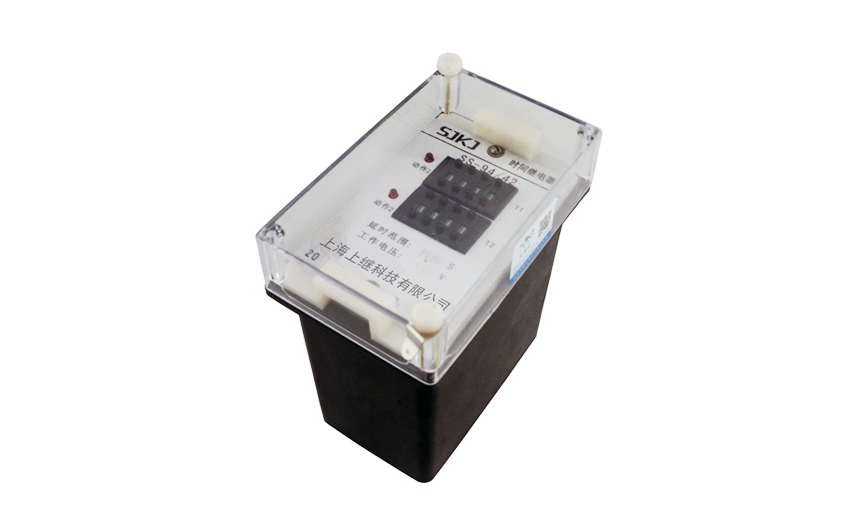

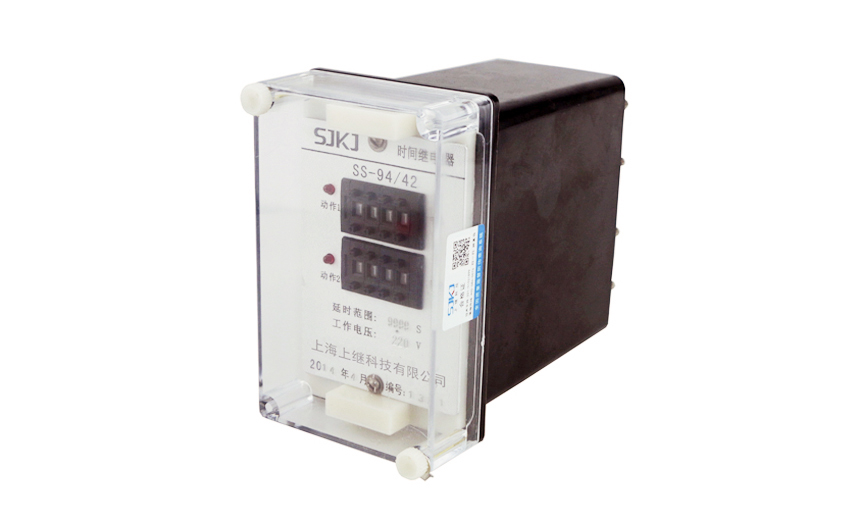

SS-94/3时间继电器

所属栏目:时间继电器系列
产品特征:

SS-94/3时间继电器用于电力系统二次回路的继电保护电路及自动控制中,作为延时控制元件之用。适用于时间测量精度要求高,配合时间级差小的场合。

产品咨询021-57233089 QQ交谈
分享到:

SS-94/3时间继电器概述


SS-94/3时间继电器用于电力系统二次回路的继电保护电路及自动控制中,作为延时控制元件之用。适用于时间测量精度要求高,配合时间级差小的场合。


SS-94/3时间继电器型号命名及含义


SS-94/3时间继电器型号命名及含义图片


SS-94/3时间继电器工作环境条件


产品在下列条件下应能可靠地工作

  a)环境温度: -10°C~+50°C;

  b)大气压力: 80kPa~ 110kPa;

  c)相对湿度:最湿月的平均最大相对湿度为90% ,同时该月的平均最低温度为25°C,且表面无凝露,最高温度为40°C时,平均最大相对温度不超过50% ;

  d)无导电尘埃与破坏金属和绝缘的腐蚀性气体的环境中;

  e)没有爆炸危险及不充满尘埃的介质中(如煤灰、 磨料、木屑等);

  f)工作位置:任一方向倾斜不超过5°及不剧烈振动和冲击;

  g)使用地点具有防雨、雪、风砂装置及没有充满水汽的环境中;

  h)没有较严重的霉菌存在的地方;

  i)使用地方不允许有较强的外磁感应强度。


SS-94/3时间继电器工作原理和内部接线


1.工作原理

本继电器为静态型数字式时间继电器,采用进口CMOS集成电路构成,利用分频、计数原理实现延时。标准时钟脉冲由石英晶体振荡器产生。施加额定电压后 ,内部瞬动继电器动作并出口,同时使晶体起振,产生时钟脉冲 ,经分频后由计数器计数,当所计脉冲数达到延时整定时, 触发器翻转,驱动执行继电器动作出口。继电器原理框图见图1

SS-94/3时间继电器工作原理图片

2.继电器接线图及外引接线图(背视)

SS-94/3时间继电器接线图及外引接线图片


SS-94/3时间继电器技术数据


1.额定值:直流220V、110V、48V;

2.延时整定范围

a) 20ms~9.999s(级差1ms) ;

b) 0.1s-99.99s(级差10ms) ;

c) ls~999.9s(级差0.1s) ;

d) 10s~9999s(级差1s) 。

3.动作值及返回值在基准条件下,继电器动作电压不大于70%额定电压,返回电压不小于10%额定电压。

4.延时一致性在基准条件下,继电器的延时一致性不大于( 0.1%整定值+3ms) 。

延时一致性=5次测量最大值-5次测量最小值

5.延时整定误差在基准条件下,继电器延时整定误差的绝对值不大于( 0.1%整定值+3ms) 。

延时平均误差=5次测量平均值-整定值

6.返回时间:返回时间应不大于25ms。

7.功率消耗:在额定电压下,继电器的功率消耗不大于表3的规定值

SS-94/3时间继电器技术数据图片

8.触点性能

在电压不大于250V,电流不大于1A的直流有感负荷(时间常数为5ms±0.75ms)电路中,触点断开容量为30W。

9.介质强度

继电器各导电端子连在一起对外露的非带电金属部分或外壳之间,应能承受2kV(有效值) 50Hz的交流电压历时1min试验而无绝缘击穿或闪络现象。


SS-94/3时间继电器安装、使用和维护


1.安装方式

单个继电器为嵌入式安装

2.使用

  a)使用时注意电压规格以及正、负极性;

  b)应满足产品的工作环境条件;

3.维护

本产品应定期检査,首先进行外观检査,印刷电路板焊点是否脱落,导线是否折段等。其次检査直流回路是否工作正常。


SS-94/3时间继电器外形及开孔尺寸


SS-94/3时间继电器外形及开孔尺寸图片
