时间继电器系列

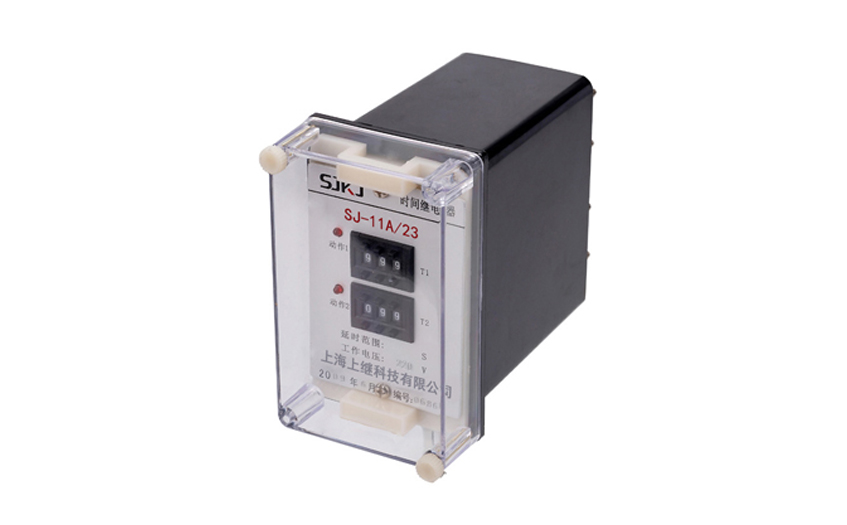

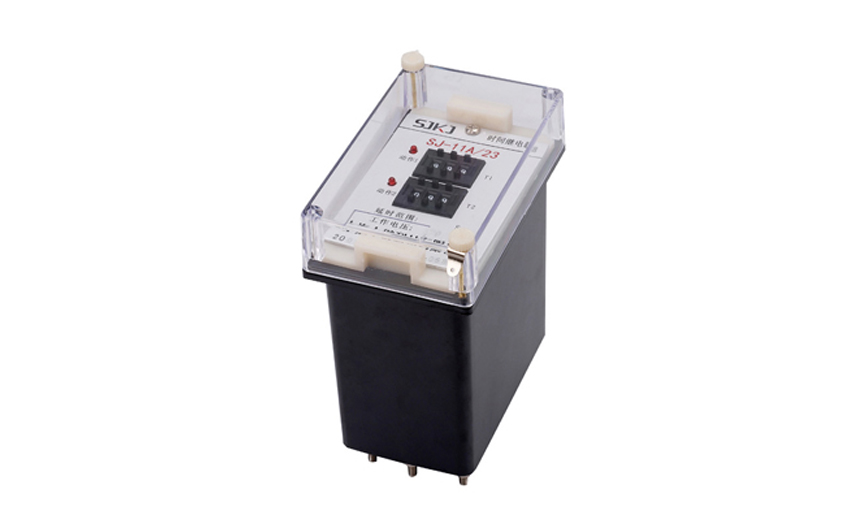

SJ-11A/23集成电路时间继电器

所属栏目:时间继电器系列
产品特征:

SJ-11A/23集成电路时间继电器采用石英晶体振荡器和CMOS集成专用电路 ,其延时精度远高于电磁型时间继电器 ,为电力系统继电保护缩短主保护和后备保护时间级差提供保证

产品咨询021-57233089 QQ交谈
分享到:

SJ-11A/23集成电路时间继电器概述


SJ-11A/23集成电路时间继电器采用石英晶体振荡器和CMOS集成专用电路 ,其延时精度远高于电磁型时间继电器 ,为电力系统继电保护缩短主保护和后备保护时间级差提供保证,该继电器外形、接线方式与DS电磁型时间继电器完全相同,是更新换代的理想产品、具有精度高、功耗小,动作时间准确,整定直观方便等优点。


SJ-11A/23集成电路时间继电器工作原理


SJ-11A/23集成电路时间继电器采用大规模CMOS专用集成电路。上电瞬间,晶振起振, CUP复位,从零开始正向计数,同时读取拨盘设定值的时基常数;当计数值与设定值同时,输出高电平,驱动三极管,出口继电器动作,且利用触点自保持,以保证不发生抖动;当电源消失,出口继电器则返回,工作原理如下图所示:

SJ-11A/23集成电路时间继电器工作原理图片


SJ-11A/23集成电路时间继电器型号命名及含义


SJ-11A/23集成电路时间继电器型号命名及含义图片


SJ-11A/23集成电路时间继电器主要技术参数


4.1  延时范围和级差   延时范围: 0.02S-9.99S、 0.1S-99.9S、1M-999M,无标注按0.1S-99.9S供货。

4.2  延时整定误差  继电器20℃±5℃时,施加额定电压下,继电器延时整定误差(包含一致性):整定值≤100S时,误差<+0.1s;>100S时,误差<±0.1%。

4.3  返回时间  用切断电路的方法,使继电器断电,继电器触点返回至始位置的时间不大于20mS。

4.4  电源电压允许变动范围   电源电压允许变动范围为额定电压低0.8~1.1倍。

4.5  触点容量

继电器输出电路的触点能断开电压不大于250V,  时间常数为5±0.75mS的直流有感负荷电路为80W ; 电压不大于250V的交

流电路(功率因数COSΦ为0.4±0.1)为300VA。继电器可长期接通10A。

4.6  环境温度  -10℃~+50℃

4.7  介质强度 继电器各导电端子连在一起对为露的非常电金属部分或外壳之间,能承受2000V(有效值0,50Hz的交流电压,历时1 分钟试验而无绝缘击穿或飞弧现象。

4.8  绝缘电阻 继电器各导电端子连在一起对外露的飞带电金属部分或外壳之间,用开路电压500V的兆欧表测量其绝缘电阻不小于300MΩ。

4.9  电寿命继电器触点接于规定容量的电路负荷重,能可靠动作及返回,电寿命为105次。

4.10  机械寿命 继电器不接负荷能可靠动作及返回,其机械寿命为106

4.11  功率消耗 在额定电压下,继电器功率消耗不大于5W。

4.12  抗干扰性能  继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》。


SJ-11A/23集成电路时间继电器内部接线图及外引接线图


SJ-11A/23集成电路时间继电器内部接线图及外引接线图片

SJ-11A/23集成电路时间继电器外形尺寸及开孔尺寸


SJ-11A/23集成电路时间继电器外形尺寸及开孔尺寸图片一

SJ-11A/23集成电路时间继电器外形尺寸及开孔尺寸图片二

SJ-11A/23集成电路时间继电器外形尺寸及开孔尺寸图片三
