时间继电器系列

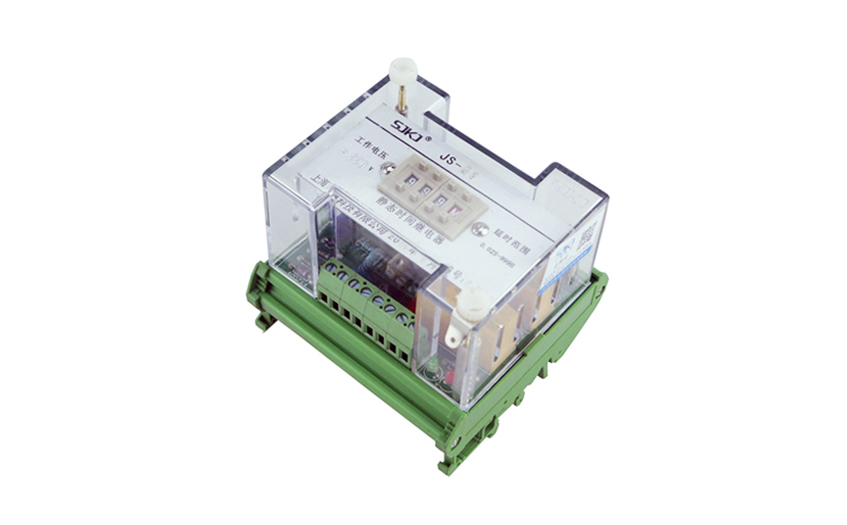

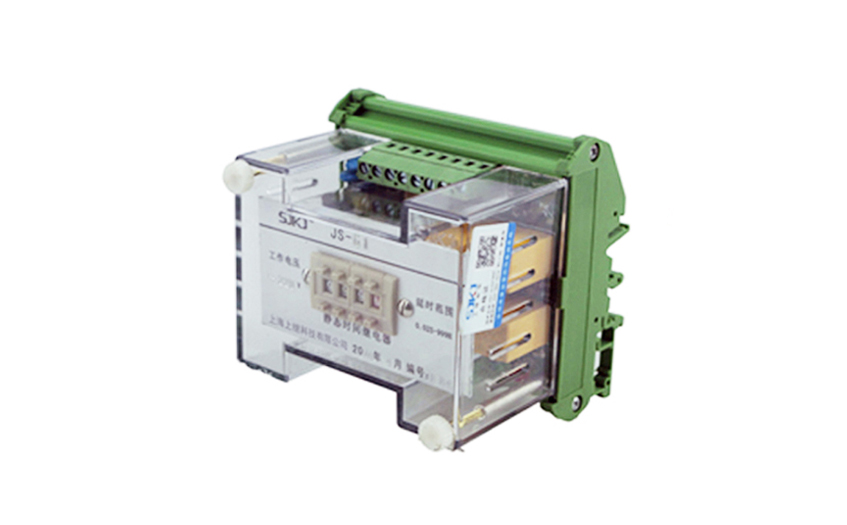

​JS-G6端子排静态时间继电器

所属栏目:时间继电器系列
产品特征:

JS-G6端子排静态时间继电器采用英晶震荡器和大规模CMOS集成专用电路,其延时精度远高于电磁型时间继电器和RC型时间继电器,为电力系统继电器保护缩短主保护和后备保护时间差提供保证,且整定范围更大,极差更小,直观方便。

产品咨询021-57233089 QQ交谈
分享到:

JS-G6端子排静态时间继电器概述


JS-G6端子排静态时间继电器采用英晶震荡器和大规模CMOS集成专用电路,其延时精度远高于电磁型时间继电器和RC型时间继电器,为电力系统继电器保护缩短主保护和后备保护时间差提供保证,且整定范围更大,极差更小,直观方便,从0.02s到999h范围内都可以任意整定,均能保证精度,无须效验。主要用于各种保护和自动控制线路中,使控制元件的动作得到可靠的延时。


JS-G6端子排静态时间继电器工作原理


JS-G6端子排静态时间继电器采用大规模CMOS专用集成电路。上电瞬间,晶振起振,CPU复位,从零开始正向计数,同时读取拔盘的设定值的时基常数;当计数值与设定值同时,输出高电平,驱动三极管,出口继电器动作,且利用触点自保持,以保证不发生抖动,当电源消失,出口继电器则返回。

JS-G6端子排静态时间继电器工作原理图片


JS-G6端子排静态时间继电器内部端子外引图及安装开孔尺寸


JS-G6端子排静态时间继电器内部端子外引图及安装开孔尺寸图片
