时间继电器系列

  • SSJ-32B静态时间继电器
  • SSJ-32B

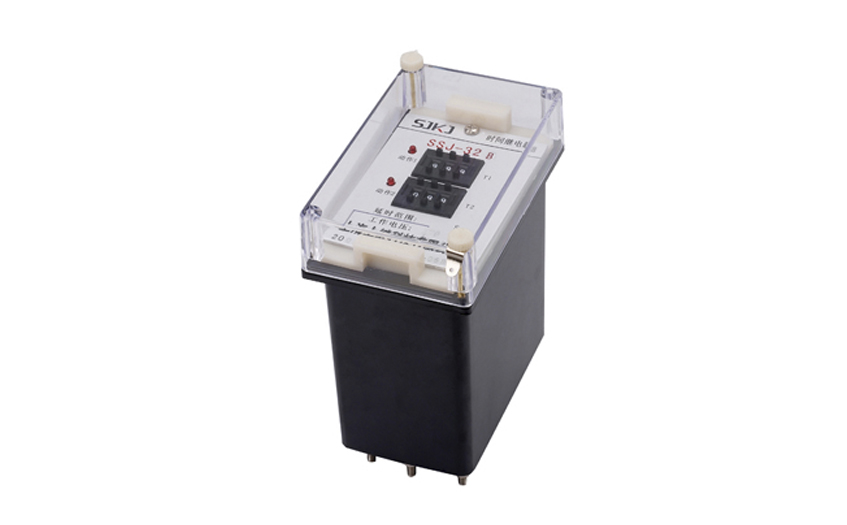

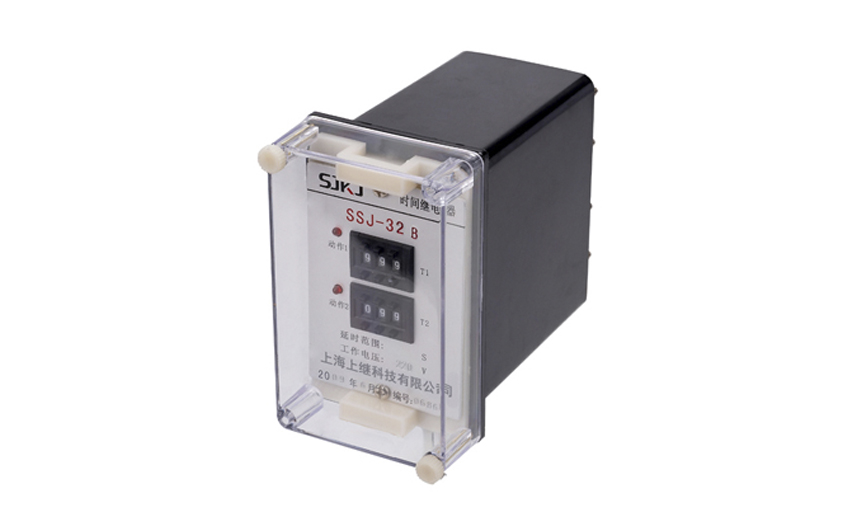

SSJ-32B静态时间继电器

所属栏目:时间继电器系列
产品特征:

SSJ-32B静态时间继电器用于电力系统二次回路继电保护及自动控制回路中,作为延时装量使被控元件得到所需延时。本继电器为集成电路静态型继电器,精度高、功耗小、动作时间准确、整定直观方便、范围宽,工作电源采用开关电源变换,交直流通用,完全可替代电磁型时间继电器。

产品咨询021-57233089 QQ交谈
分享到:

SSJ-32B静态时间继电器概述


SSJ-32B静态时间继电器用于电力系统二次回路继电保护及自动控制回路中,作为延时装量使被控元件得到所需延时。本继电器为集成电路静态型继电器,精度高、功耗小、动作时间准确、整定直观方便、范围宽,工作电源采用开关电源变换,交直流通用,完全可替代电磁型时间继电器。


SSJ-32B静态时间继电器型号命名及含义


SSJ-32B静态时间继电器型号命名及含义图片


SSJ-32B静态时间继电器型号与被替换老型号对照表:

SSJ-32B静态时间继电器与被替换老型号对照表图片


SSJ-32B静态时间继电器产品构成及工作原理


1、SSJ-32B静态时间继电器延时精度远高于DS型电磁式时间继电器,能满足电力系统继电保护中缩短保护时间级差的要求,是目前时间继电器理想的更新换代产品。该继电器外形结构和内部接线、工作方式、整定范围与DS系列时间继电器相同,仅整定方式不同,拔码开关的三位数乘以0.01 s或0. ls时间时基即为整定时间,改变整定值无需进行校验。

2、SSJ-32B静态时间继电器为动作延时型数字时间继电器,由进口CMOS集成电路构成,继电器由振荡器、分频器和三级脉冲计数器组成,通过BCD码拔码开关整定延时值。

3、SSJ-32B静态时间继电器通常不带电,施加额定电压后,继电器内部瞬动继电器动作、同时晶振起振,产生时钟脉冲,经分频后由计数器计脉冲数,当所计脉冲数达到延时整定值时,触发器翻转,驱动出口继电器动作,实现所需延时,由于采用了晶体振荡器并增加时间补偿预置电路,对于极短的延时信也严格符合整定值,具有极高的精度。

4、继电器的双延时回路延时相对独立,并各自驱动一个执行继电器,所以两个执行继电器的动合触点按延时长短,可作为继电器的中止和滑动触点使用,但滑动触点闭合后,其闭合状态一直保持到继电器失电返回为止,如用户需滑动触点闭合一定时间后立即返回,订货时需特别注明,并提出滑动触点的闭合持续时间。

5、继电器原理图见图1。

SSJ-32B静态时间继电器产品构成及工作原理图片


SSJ-32B静态时间继电器技术要求


1、额定值及规格检查上表。

2、延时准确度

  a、延时整定值的平均误差:在基准条件下,继电器延时整定值平均误差绝对值不大于整定值的0.1%+3ms;

     平均误差=(5次测量平均值一整定值)/整定值 x100%。

  b、延时一致性:在基准条件下,继电器延时一致性不大于整定值的(3-10ms)。

  c、 在-10~ 50°C的温度下,任一延时整定值的平均误差(包含一致性)的绝对值不大于整定值的0.1%+5ms。

3、工作电压:动作电压不大于额定电压的70%时,继电器应可靠工作。

4、继电器的返回时间

切断电器电源,出口触点返回至起始位置的时间,对于使用直流电源工作的品种,应不大于25ms。

5、继电器的返回电压

降低继电器电压不小于额定电压的10%时 , 继电器触点应可靠返回 。

6、功率消耗

DC48V,不大于2W;

DC110V或AC100~127V, 不大于4.5W(6.5VA)

DC或AC220V,不大于8.1W(13VA)。

7、热性能要求

本系列继电器可长期通电工作,当环境温度为50°C时,可长期承受1.1倍额定电压値。

8、电源工作特性:电源缓慢升降、突然通/断电或通过料动触点供电 ,继电器能够正常工作,并且无零秒出口及瞬动出口现象。


SSJ-32B静态时间继电器内部接线及外引接线图(正视图)


SSJ-32B静态时间继电器内部接线及外引接线图(正视图)图片


SSJ-32B静态时间继电器外形及开孔尺寸


SSJ-32B静态时间继电器外形及开孔尺寸图片1

SSJ-32B静态时间继电器外形及开孔尺寸图片2
