SS-22时间继电器

所属栏目:时间继电器系列
产品特征:

SS-22时间继电器可用在交、直流操作的各种保护及自动控制电路中,特别是要求延时准确和需要功耗很低而整定范围甚宽的场合。


产品咨询021-57233089 QQ交谈
分享到:

SS-22时间继电器应用范围


SS-22时间继电器(以下简称继电器)可用在交、直流操作的各种保护及自动控制电路中,特别是要求延时准确和需要功耗很低而整定范围甚宽的场合。


SS-22时间继电器主要技术参数


·额定电压:直流48V、110V、220V;交流48V、100V、110V、127V、220V、380V。

·动作电压:直流不大于70%额定电压;交流不、大于75%额定电压。

·返回电压:不小于5%额定值。

·整定误差:不大于±1%最大整定值。

·延时一致性:不大于0.2%最大整定值。

·延时范围: 0.1~99.9s(级差0.1s)、 l ~999s(级差1s)、 10~9990s(级差10s)、 100~99900s(级差100s)

·功率消耗:不大于5.5W

·触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x104次。输出触点长期允许接通电流为5A

·介质强度:产品各导电端子连在一起,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

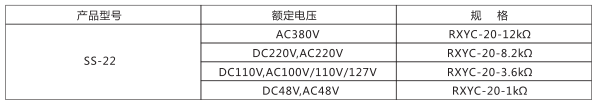

SS-22型时间继电器主要技术参数图片

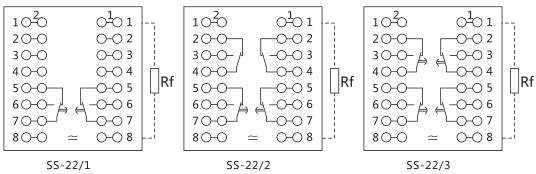

SS-22时间继电器内部接线及外引接线图


SS-22型时间继电器内部接线及外引接线图片


SS-22时间继电器外形及开孔尺寸


SS-22型时间继电器外形及开孔尺寸图片
