信号、闪光继电器系列

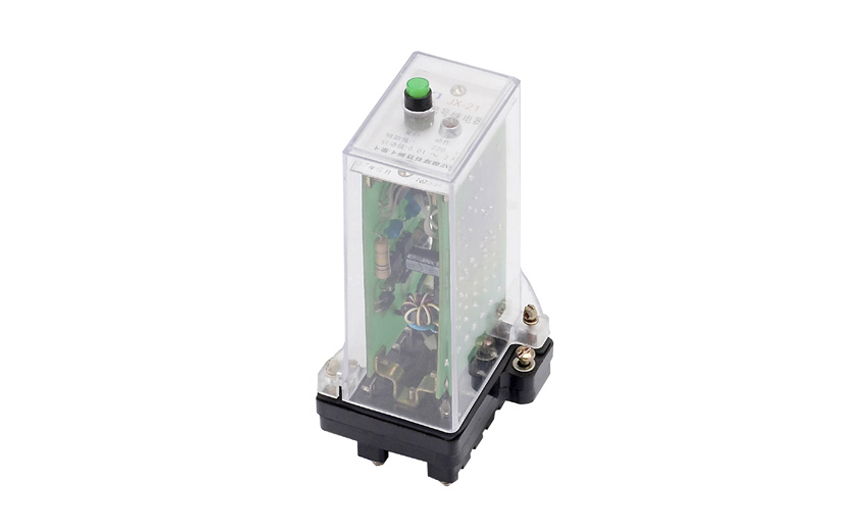

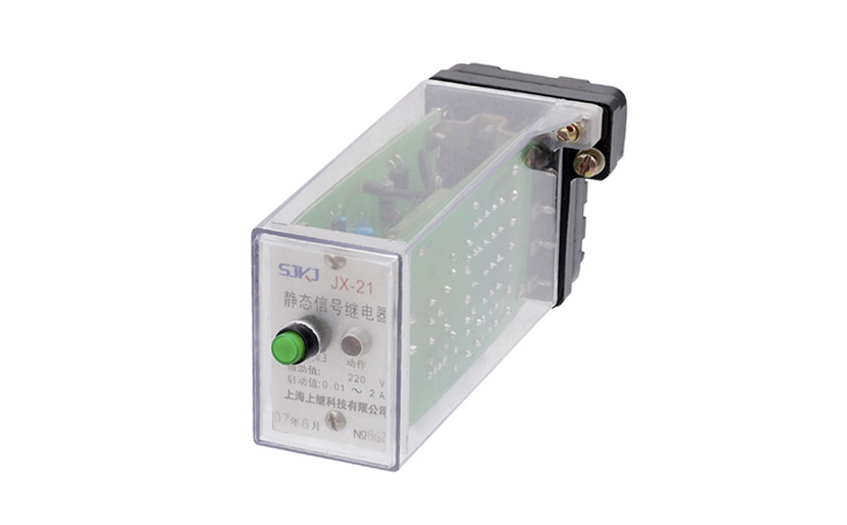

JX-21静态信号继电器

所属栏目:信号、闪光继电器系列
产品特征:

JX-21静态信号继电器用于交直流操作的保护和自动控制装置中,作为故障动作的信号指示之用。本系列继电器由电子器件和进口小型继电器等构成,是电力系统中信号继电器更新换代的首选产品。

产品咨询021-57233089 QQ交谈
分享到:

JX-21静态信号继电器概述


JX-21静态信号继电器(以下简称继电器)用于交直流操作的保护和自动控制装置中,作为故障动作的信号指示之用。本系列继电器由电子器件和进口小型继电器等构成,是电力系统中信号继电器更新换代的首选产品。与老产品相比,本系列继电器具有以下优点:

a、动速度快、克服了原电磁式继电器不指示真空开关速动作信号缺陷;

b、 既具有就地复归方式 ,又具有远方复归方式,可实现远程控制。复归方式有通电与断电两种,以便用户灵活选择;防震性能好 ,并可任意位置安装;

c、既有电保 ,又有磁 ,信号记忆可靠,有多组动合触点,即可接入 LED光字牌或白前光字牌,也能满足远传要求。

d、电流启动型启动电流通用范(0.01~2A) , 极大便于用户选和压缩库存。



JX-21静态信号继电器型号、结构特点


1、继电器型号分类及含义

JX-21静态信号继电器型号分类及含义图片

本继电器与被替换换老型号对照表

JX-21静态信号继电器与被替换老型号对照表图片


JX-21静态信号继电器主要技术参数


1、继电器启动值:电压启动型的启动电压不小于额定电压的30% ,不大商定电压的70% ;电流启动型的启动电流范0.01 ~ 2A之通用

2、功率消耗:

a、启动:

电压启动型不大于3W;电流动型启动电流为2A时,不大于6W。

b、助电源回(动作时):

DC48V时,不大于1.5W; DC110V,不大于3W; DC220V,不大于5.5W。

3、动作时间:不大于15ms。



JX-21静态信号继电器内部接线及外部引线图


JX-21静态信号继电器内部接线及外部引线图

JX-21静态信号继电器外形及开孔尺寸


JX-21静态信号继电器外形及开孔尺寸图1

JX-21静态信号继电器外形及开孔尺寸图2

JX-21静态信号继电器外形及开孔尺寸图3
