JX-13信号继电器用途

JX-13信号继电器应用于直流操作保护线路中，作为信号指示器用。继电器由电流或电压动作，灯光信号、磁保持，手复归或电复归，可靠性好。

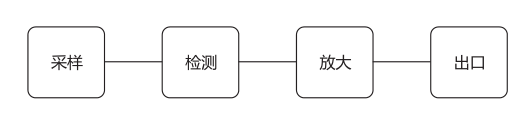

JX-13信号继电器工作原理

继电器由光电耦合器和电阻等器件组成采样检测回路。当被测信号到达一定值时，光耦开通，开通信号经一个运算放大器放大，推动后级

出回路，使出口继电器动作。并由自保持回路进行自保持，在启动回路信号消失后继电器依然处于动作状态，只有在按下复归按钮或在复归施加复归电压后，继电器方可返回。

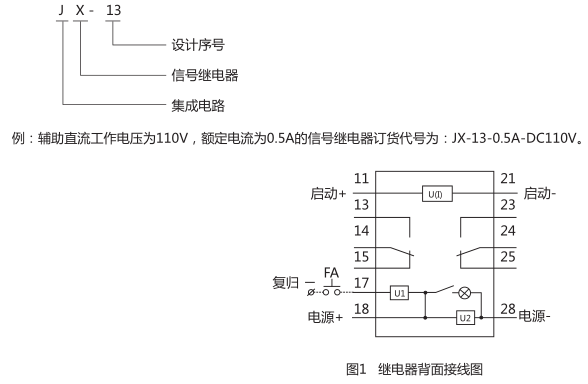

JX-13信号继电器型号含义

JX-13信号继电器触点形式

继电器提供二付转换触点。灯光信号，磁保持，手动和电动复归。

JX-13信号继电器技术数据

1、继电器动作电流不大于90%额定值，对0.01A~1A规格的继电器，最大允许电流2A，对4A规格的继电器，最大允许电流5A，

在最大电流时，继电器的启动回路压降不超过2V。

2、动作时间

继电器动作时间不大于15ms。

3、功率消耗

继电器直流回路功率消耗：

220V：动作前不大于2W，动作时（信号消失时）功率消耗不大于7.5W。动作后（保持时）功率消耗不大于4W；

110V：动作前不大于1.5W，动作时（信号消失时）功率消耗不大于5W。动作后（保持时）功率消耗不大于2.5W；

48V：动作前不大于0.5W，动作时（信号消失时）功率消耗不大于3.5W。动作后（保持时）功率消耗不大于1.5W；

启动回路功耗：对电压型继电器不大于2W，对电流型继电器在额定电流下，启动回路压降不超过1.7V。

4、触点断开容量

a)直流电路：在电流不大于2A，电压不大于250V的条件下，对外输出触点能断开时间常数为5ms±0.75ms的直流有感负荷30W。

B)交流电路：在电流不大于1A，电压不大于250V的条件下，对外输出触点能断开功率因数cosφ0.4±0.1的电路的负荷250VA。

5、介质强度

继电器各导电电路对外露非带电金属部分及外壳之间，输入电路对触点之间，应能承受2kV（有效值），50Hz的交流试验电压，历时

1min试验，而无绝缘击穿及闪络现象。

6、工作条件

a)使用地点不允许有爆炸危险的介质，周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸气和有较严重的

霉菌存在；

b)使用地点不允许有较强的振动和冲击；

c)使用地点应具有防御雨、雪、风、沙的设施；

d)使用地点不允许超过1.5mT的外磁感应强度。

7、电气抗干扰

继电器应符合GB7261和GB6261《静态继电器及保护装置的电气抗干扰试验》。

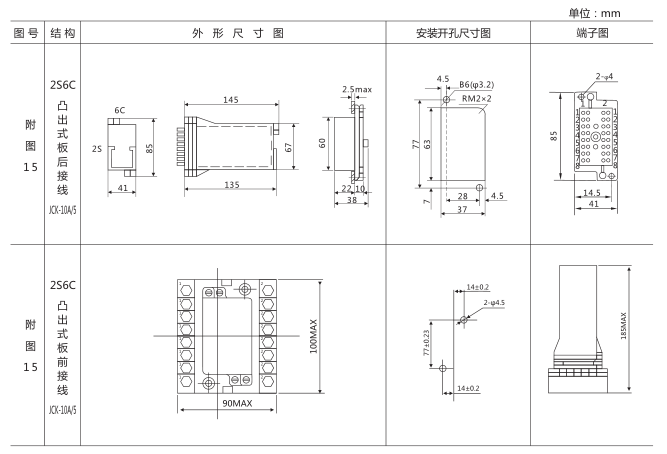

JX-13信号继电器外形及开孔尺寸
