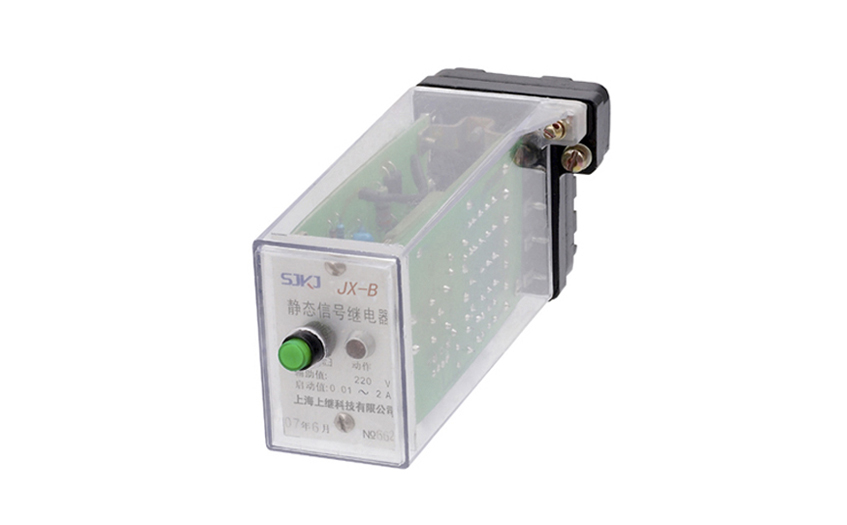

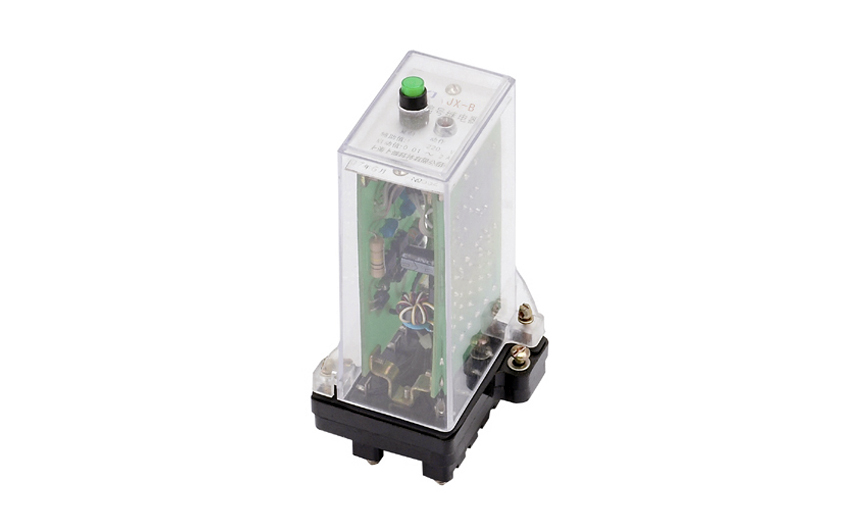

JX-B静态信号继电器

所属栏目:信号、闪光继电器系列
产品特征:

JX-B静态信号继电器用于直流操作的电力系统电流保护和自动控制装置中,作为故障动作指示信号。


产品咨询021-57233089 QQ交谈
分享到:

JX-B静态信号继电器用途


JX-B静态信号继电器用于直流操作的电力系统电流保护和自动控制装置中,作为故障动作指示信号。


JX-B静态信号继电器特点


动作速度相当快,能很好地与采用真空开关(动作迅速)的跳合闸回路配合,准确反应动作信号。

可满足当前建立无人值班室的要求,该继电器既能远方电动复归又能现场手动复归。

带有多组动合触点,同时可满足现场信号指示及遥信等要求。

采用进口磁保持小中间作为出口,继电器动作后即使直流消失也能保持动作状态。

具有宽电流动作范围,从0.02A至2A继电器均能准确动作,且动作后线圈内阻极低,用户在谁家中可不必考虑。同时有电压 动作型。

具有延时自动复归功能规格的信号继电器,在发出5,秒~10秒(可调)信号后,自动复归,省去了工作人员的操作。

具有多种外壳形式及短暂接线,可替代DX-30系列、DX-8、8G系列、DXM-2A、DX-11、11A系列信号继电器。

防振性极强,并可任意安装。

 动作指示信号鲜明,寿命长。


JX-B静态信号继电器型号含义及命名


JX-B静态信号继电器型号含义及命名图


JX-B静态信号继电器主要技术参数


额定值

电压型额定工作电压:DC220V、110V; 交流信号继电器可根据客户要求定做。

电流型额定工作电流:10mA~2A;如有特殊要求可定做。


动作值

电压型:不大于70%额定电压;

电流型:不大于90%额定电流。


动作时间:在额定工作状态不大于20mS。


触点容量

继电器输出电器的触点断开电压不大于250V,时间常数为5±0.75mS的直流有负荷电路为50W,电压不大于250V的交

流电路(功率因数COSΦ为0.4±0.1)为250VA。继电器触点可长期接头2A。


介质强度:继电器各导电端子连在一起对外露的非带电金属部分或外壳之间,能承受2000V(有效值),50Hz的交流 电压,历时1分钟试验而无绝缘击穿或飞弧现象。


绝缘电阻:继电器各导电端子连在一起对外露的非带电金属部分或外壳之间,用开路电压500V的兆欧表测量其绝缘电阻 不小于300MΩ。


功率消耗:功率消耗不大于10W。


电寿命:继电器触点接于规定容量的电流负荷中,能可靠动作及返回,电寿命105次。


机电寿命:继电器不接负荷能可靠动作及返回,其机械寿命为106次。


抗干扰性能:继电器的抗干扰符合DL478-92《静态继电保护及安全自动装置通用技术条件》。


JX-B静态信号继电器内部接线及外引接线图(正视图)


JX-B静态信号继电器内部接线及外引接线图(正视图)

JX-B静态信号继电器外形尺寸及开孔尺寸


JX-B静态信号继电器外形尺寸及开孔尺寸图1

JX-B静态信号继电器外形尺寸及开孔尺寸图2
