信号、闪光继电器系列

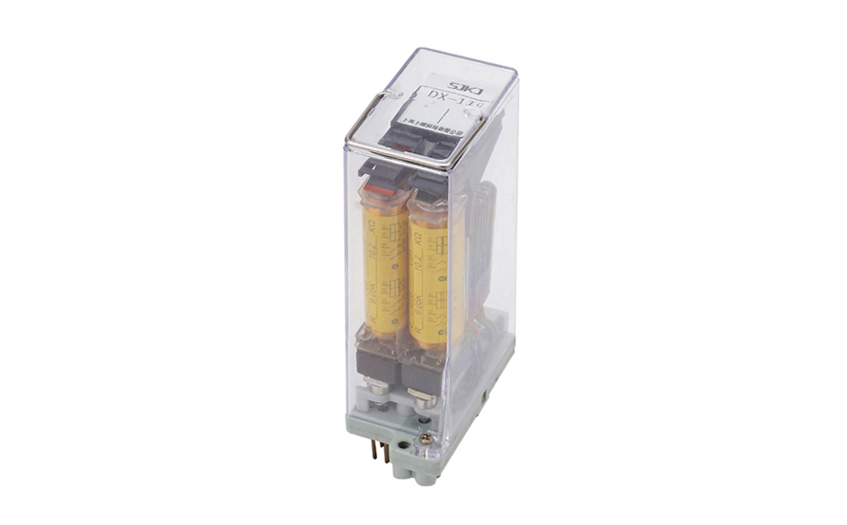

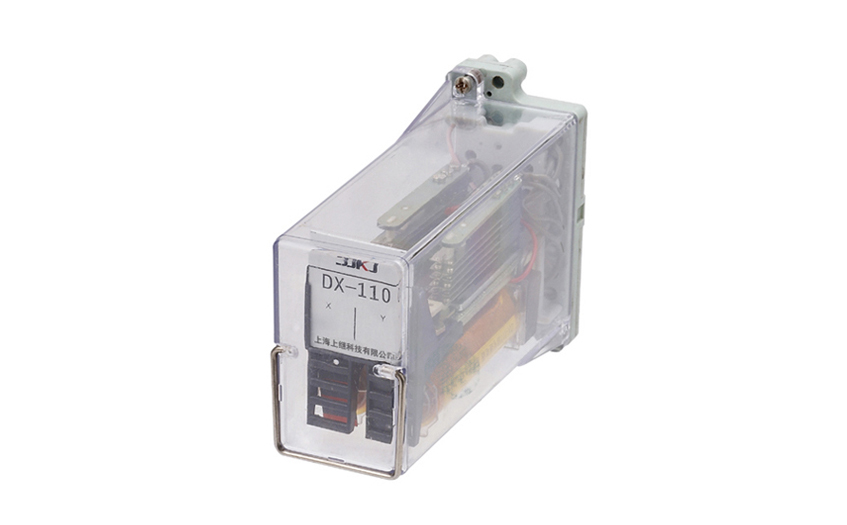

DX-115信号继电器

所属栏目:信号、闪光继电器系列
产品特征:

DX-115信号继电器用于电力系统二次回路及工业化控制回路中、作为故障指示及报警之用。

产品咨询021-57233089 QQ交谈
分享到:

DX-115信号继电器用途


DX-115信号继电器用于电力系统二次回路及工业化控制回路中、作为故障指示及报警之用。


DX-115信号继电器结构特点


2.1 外壳采用引进的Combiflex凸出式模数化插入结构。

2.2 信号牌为四条横条显示。颜色有红黄二种,显示清晰视角宽广。

2.3 具有机械掉牌信号,磁保持,电复归。

2.4 一个安装单元中可装二个继电器单元。

2.5 线圈为直流激磁。


DX-115信号继电器动作原理


继电器是在一个最小外壳内装有二个独立的信号继电器,该继电器为电磁拍合式,由电磁系统,接触系统及信号显示三部分组成。 当继电器线圈加入激励量后由于磁铁的磁力,使衔铁保持在吸合位置,触点闭合信号牌显示,信号为四条横条显示,颜色有红黄、荧 光色二种,当复归线圈上加入短时复归电压,继电器恢复至释放状态。


DX-115信号继电器技术数据


1、动作值:电压型<70%额定值;电流型<90%额定值。

2、复归值:<70%额定复归电压值。

3、动作时间:电压型30ms,电流型2倍额定电流为15ms。

4、线圈功耗:电压型≤1.5W,电流型≤0.1W,复归电压≤2W

5、电流型线圈能长期通入250%额定电流。

6、电流型动作掉牌的最短脉冲时间为40ms。

7、绝缘耐压:50Hz,1min,2kV;线圈与线圈间为lkV。

8、冲击电压:5kV。

9、能耐受5-15Hz中等震级的地震波冲击。

10、额定电压、额定电流及线圈阻值。

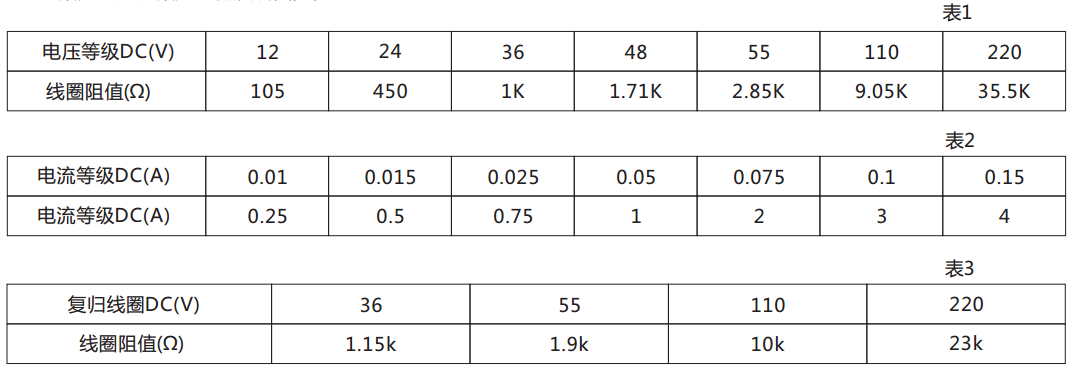

DX-115信号继电器技术数据 图

11、触点断开容量:DC当L/R≤40ms,250V,2A,50W。AC 250V,5A(COSφ=0.4)500VA。 如果增加触点断开容量可按表5内数据将触点串联。

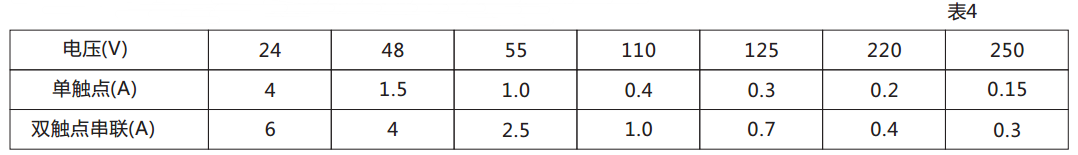

DX-115信号继电器触点断开容量图

12、继电器触点规格

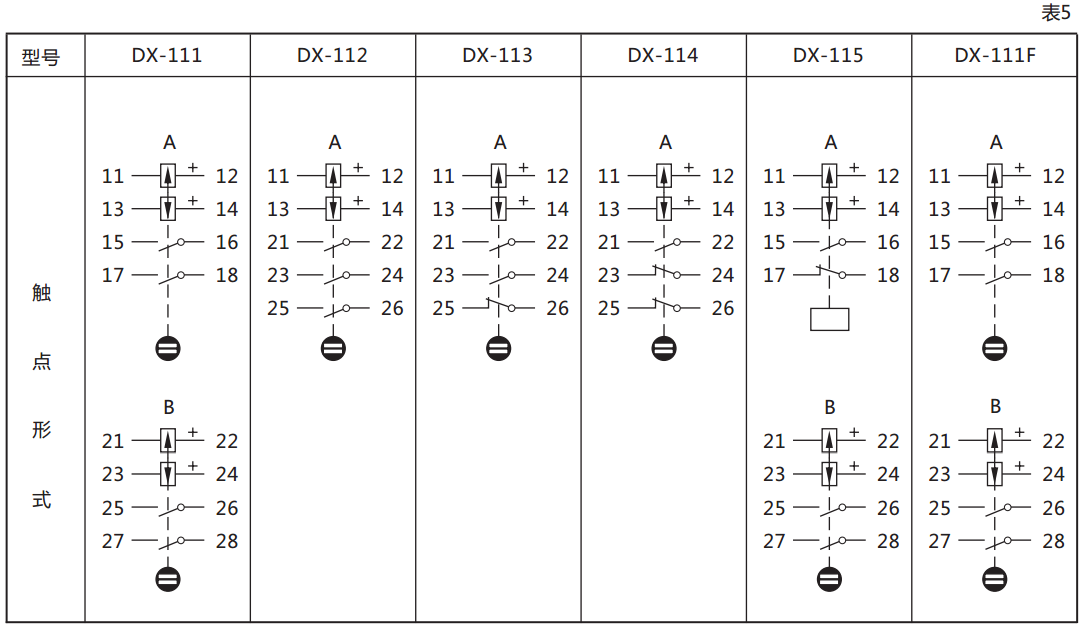

DX-115信号继电器继电器触点规格图



DX-115信号继电器外形及开孔尺寸

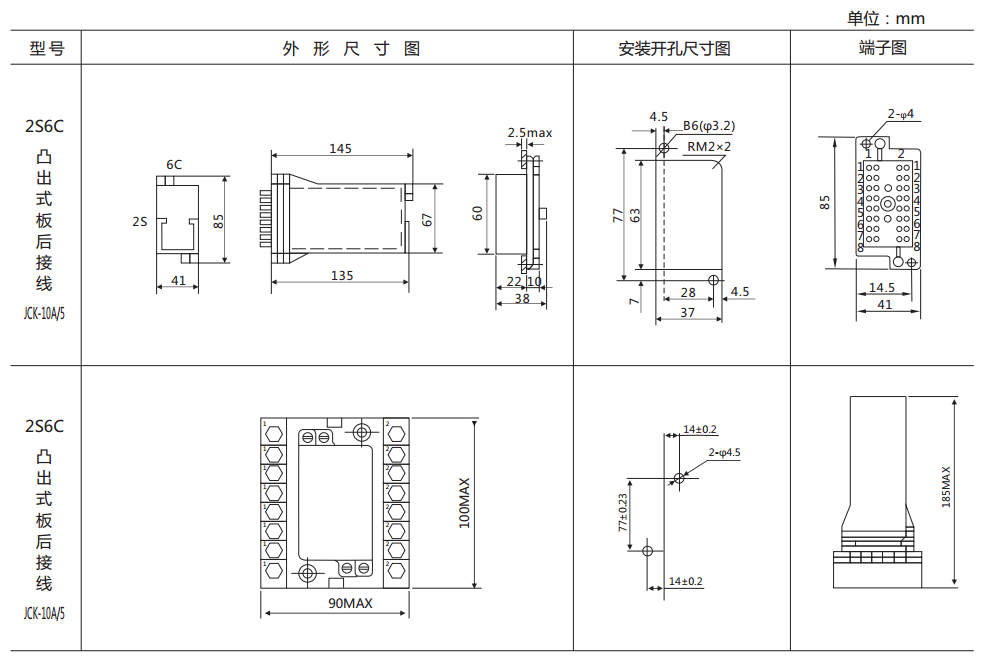

DX-115信号继电器外形及开孔尺寸图
