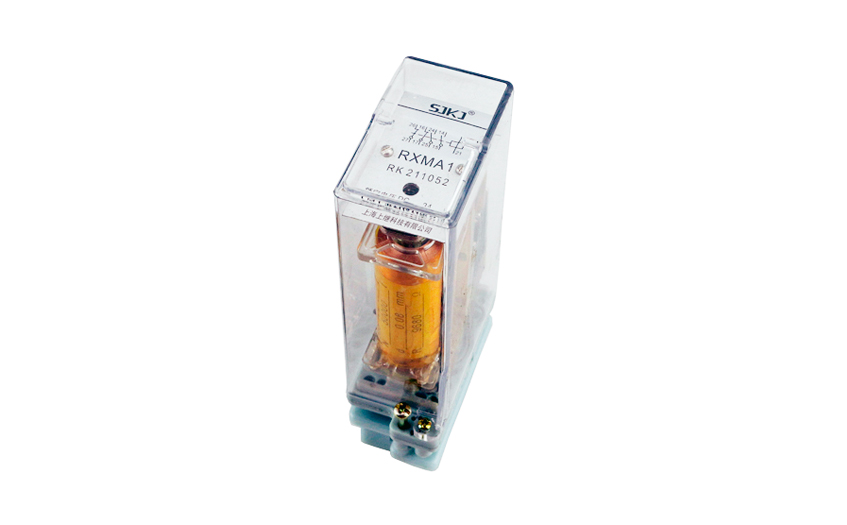

RXMA1中间继电器用途

RXMA1中间继电器用于电力系统二次回路及工业自动化控制回路中,作为中间辅助,扩大控制回路之用。

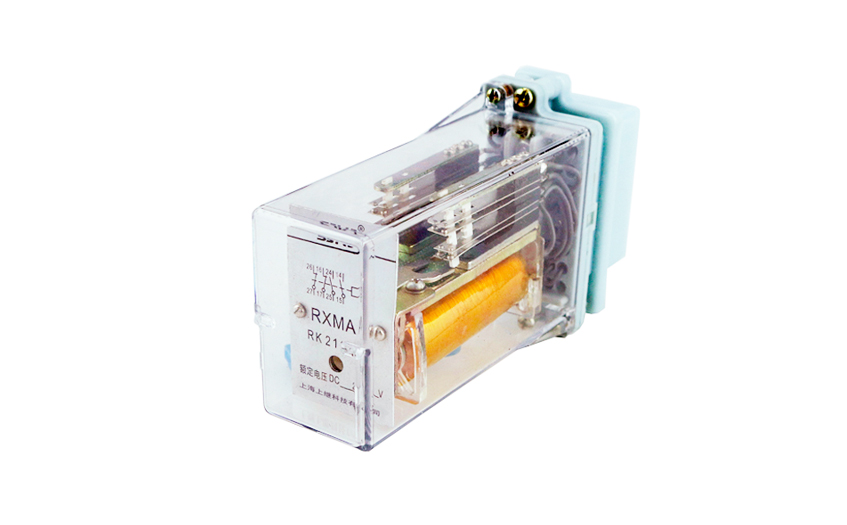

RXMA1中间继电器结构特点

2.1能提供多至7付动合或动断以及率考换触点,结构紧法。

2.2 通过罩壳上的小孔拔动衔铁可以试验触点动作情况。

2.3线圈激励有交流和直流两种 。

RXMA1型中间继电器动作原理

RXMA1中间继电器为电磁拍合式结构,由电磁系统、接触系统二部分组成。当线圈通电时,通过铁芯产生磁场吸合吸片,由吸片帯动簧片,使触点回路转换。触点采用双触点接触 ,具有接触电阻小,接触可靠性强,断开负荷容量大等优点。吸片设计时惯量很小, 所以该继电器能耐受一定量的冲击及振动,并能耐受中等地震波的冲击。继电器外壳采用引进的Combiflex结构。

RXMA1中间继电器技术数据

4.1动作电压: DC.<70%额定电压 。

4.2返回电压: DC.>5%额定电压 。

4.3动作时间:动合触点,40ms,动断触点,30ms。

4.4线圈功耗:<2W

4.5触点长期允许通过5A电流

   当通过电流的时间<200ms,允许通过90A电流;

   当通过电流的时间为1s时,允许通过50A电流。

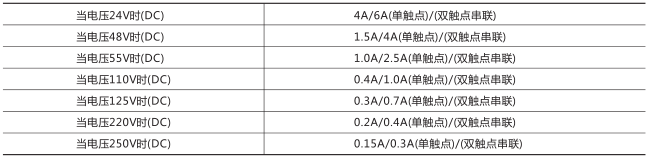

4.6触点断开能力: AC250V时为5A(功率因数>0.4)为250VA。

   DC250V时为2A(L/R=40ms)为45W。

4.7绝缘耐压: 50Hz, lmin, 2kV。

4.8冲击电压: 5kV。

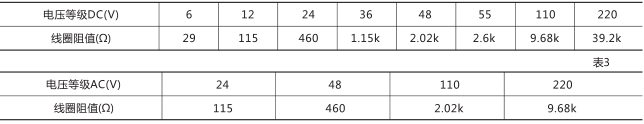

4.9能承受5-15Hz中等震级的地震波冲击。 4.10额定电压及线圈阻值。

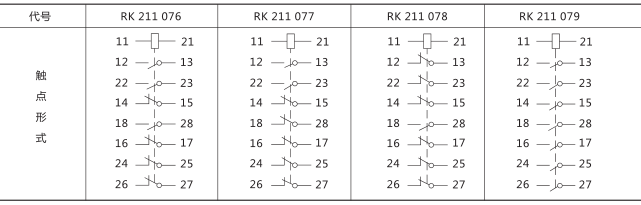

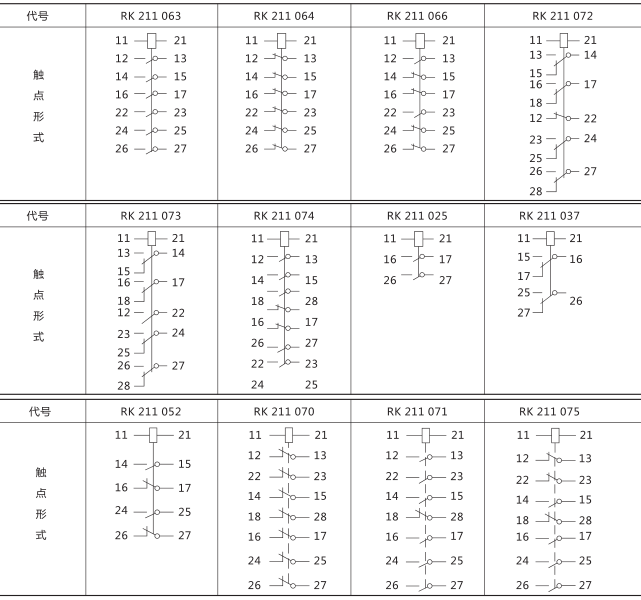

4.11触点规格

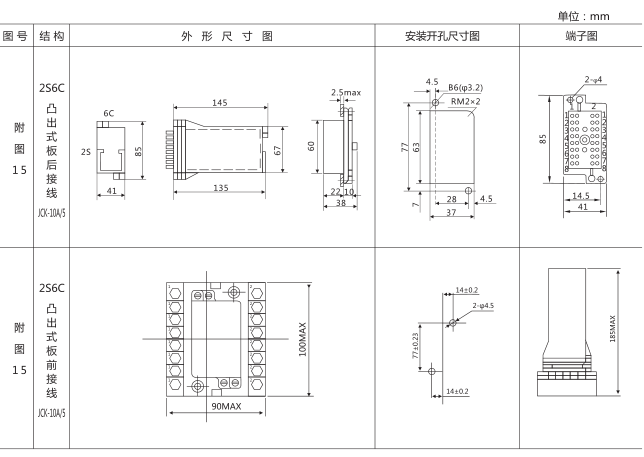

RXMA1中间继电器外形及安装尺寸
