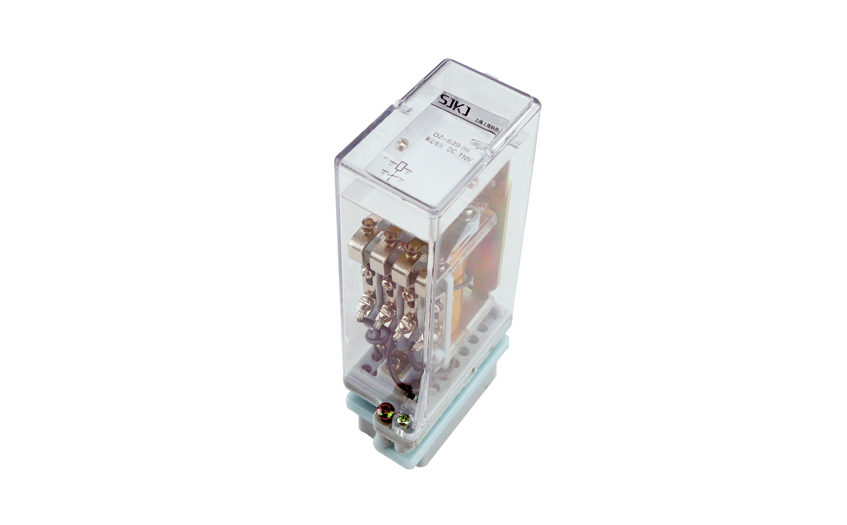

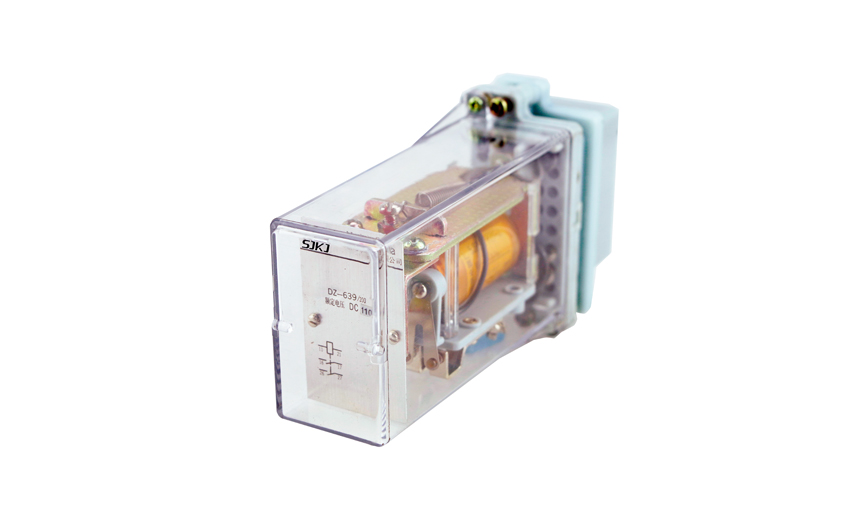

DZ-639/220大容量中间继电器用途

DZ-639/220大容量中间继电器用于工业自动化控制和电力系统二次回路中,作为中间辅助和扩大控制范围之用。

DZ-639/220大容量中间继电器特点

1.体积小.触点断开容量大。

2.线圈激磁为直流。

3.通过罩壳上的小孔可由人工试触点的动作情况。

DZ-639/220大容量中间继电器动作原理

该继电器是电磁拍合式继电器,由电磁系统,接触系统组成。线圈通电时,电磁系统产生磁场吸力,将衔吸向铁芯。由衔铁带动动接触组,使触点回路转换,该继电器能提供2或4付大容量触点。

外壳采用引进的Combiflex凸出式模数化插入结构。

DZ-639/220大容量中间继电器技术数据

4.1动作电压:不大于70%额定电压。

4.2返回电压:不大于5%额定电压。

4.3线圈功耗: 2.7W。

4.4触点性能

继电器主触点应能断开电压不超过250V及电流不超过2.5A,1A(四付触点)(二付触点)容量为100W的有感负荷(时间常数为40±6ms)的直流回路,或电压不超过250V及电流不超过10A,容量为1000VA的交流回路(功率因数cos(p=0.4±0.1) ;触点可靠动作10⁴次。

4.5绝缘耐压: 50Hz, lmin ,2kV。

4.6冲击电压: 5㎸。

4.7额定电压及线圈阻值。

4.8触点形式及代号

DZ-639/220大容量中间继电器外形及安装尺寸
