JSJ-4交流断电延时继电器用途

JSJ-4交流断电延时继电器用于交流操作的继电保护和自动化电路中 , 作为交流瞬时动作断电后延时返回的时间元件。

JSJ-4交流断电延时继电器工作原理

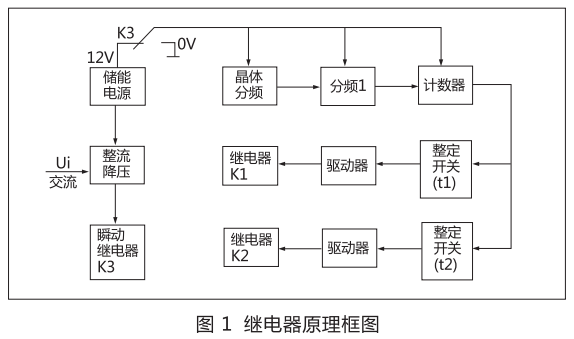

JSJ-4交流断电延时继电器的原理框国如图1所示。由图可见，继电器有晶体振荡器、分频器、整定开关、驱动电路和电源回路等组成。当继电器施加额定点电压时,继电器内部瞬动继电器和两个延时继电器瞬时动作,触点切换,并使电源回路与计时回路处于失电状态,以提高继电器抗干扰性能。当输入电压大大降低或完全消失时,瞬动继电器瞬时返回(两个延时执行继电器仍处于动作状态) ,触点也瞬时返回, 使储能电源接通计时回路,晶体振荡产生时钟脉冲,经分频后得到10ms计时脉冲 ,计数器对计时脉冲计数 ,当所计脉冲数与整定开关值符合时,驱动执行继电器返回.完成断电后延时返回的功能。

JSJ-4交流断电延时继电器使用方法

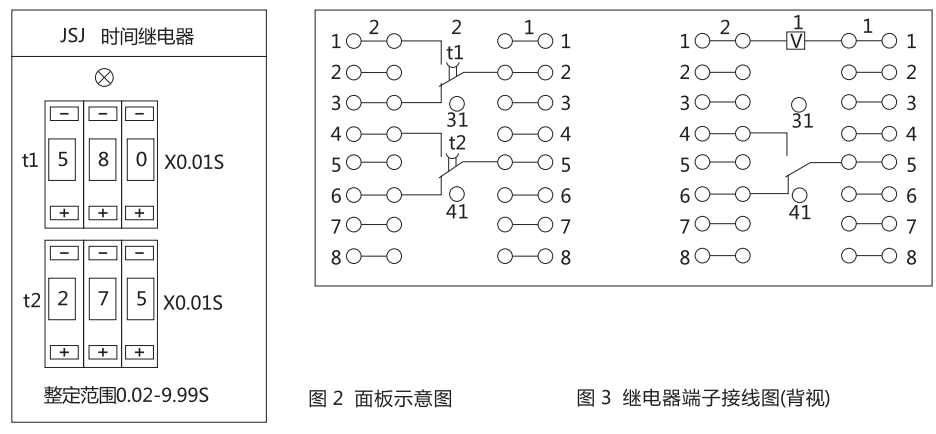

JSJ-4交流断电延时继电器面板图如图2所示,图中上部三位数字开关整定执行继电器K1的延时返回时间t1 ,下部三位数字开关整定执行继电器K2的延时返回时间t2,开关的三位数字乘以0.01S即为时间整定值。例如三数字置数为580,则时间整定值=580x0.01S=5.8S。 t1和t2的整定数值可以相等,也可以不相等。

JSJ-4交流断电延时继电器背面接线图

JSJ-4交流断电延时继电器的接线端子图如图3所示,图中触点为继电器失电后的状态,当加上额定交流电压时.瞬动触点K3、延时时间为t1的触点K1和延时时间为t2的触点K2同时动作,此时触点状态与图3所示相反。当所加电压突然断电(失压)时,瞬动触点K3立即返回,延时触点K1在断电后延时t1才返回,同样延时触点K2在断电后延时t2才返回,返回后触点状态如图3所示。

JSJ-4交流断电延时继电器主要技术参数

5.1额定电压:交流380V、220V、110V、100V。

5.2额定频率: 50Hz或60Hz。

5.3保证继电器触点可靠通电动作所需电压不大于70%额定电压。

5.4保证继电器可靠断电返回的电压不小于10%额定电压 。

5.5在额定电压下继电器断电延时返回的延时误差,在整定范围内不超过0.1%整定值+10ms。

5.6在额定电压下继电器断电延时的变差不超过0.1%额定值+10ms。变差是指继电器在同一时间整定点上测量五次,实测时间的最大值与最小值之差。

5.7两付延时返回的触点可各自独立整定,时间整定范围均为0.02s-9.99s,而延时整定值可以不同或相同。

5.8在额定电压下继电器消耗的功率不大于4VA。

5.9继电器允许长期承受110%额定电压。

5.10继电器在电压不大于250V、电流不大于1A(时间常数T=5ms±0.75ms直流有感电路中) ,触点断开容量为30W,在电压不大于250V,电流不大于1A,功率因素COS(p=0.4±0.1的交流电路中,触点断开容量为150VA。

5.11继电器各电路与外露的非带电金属部分之间应能承受有效值2kV,输入电路和触点之间应能承受1㎸, 50Hz交流电压,历时1min实验,应无绝缘击穿或闪络现象。

5. 12继电器能在-10°C~40°C温度范围内可靠工作。

5.13继电器机械寿命10⁵次,电寿命10⁴次。

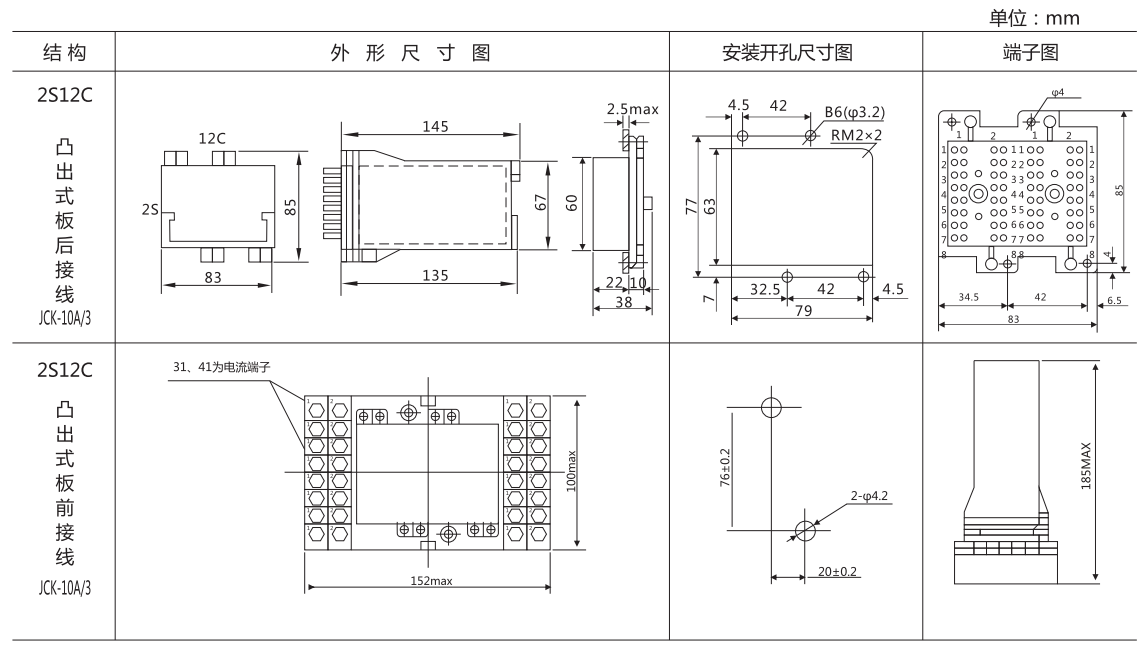

JSJ-4交流断电延时继电器外形及开孔尺寸
