模数化结构继电器系列

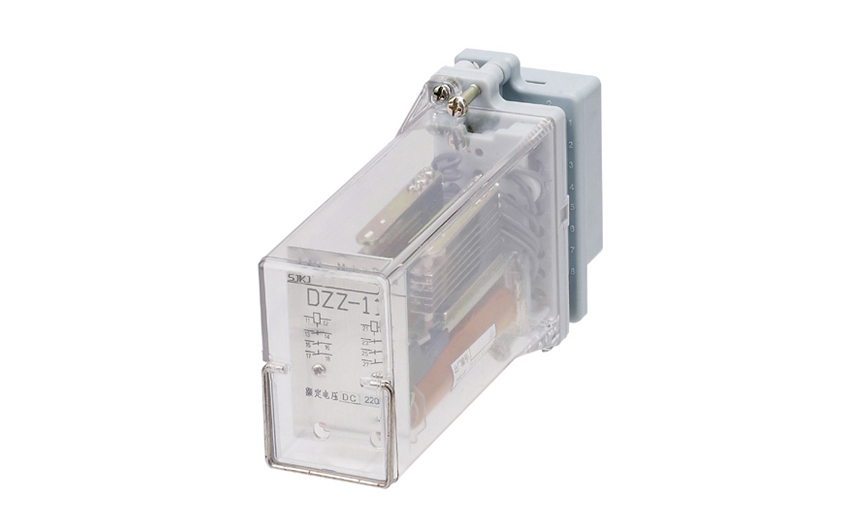

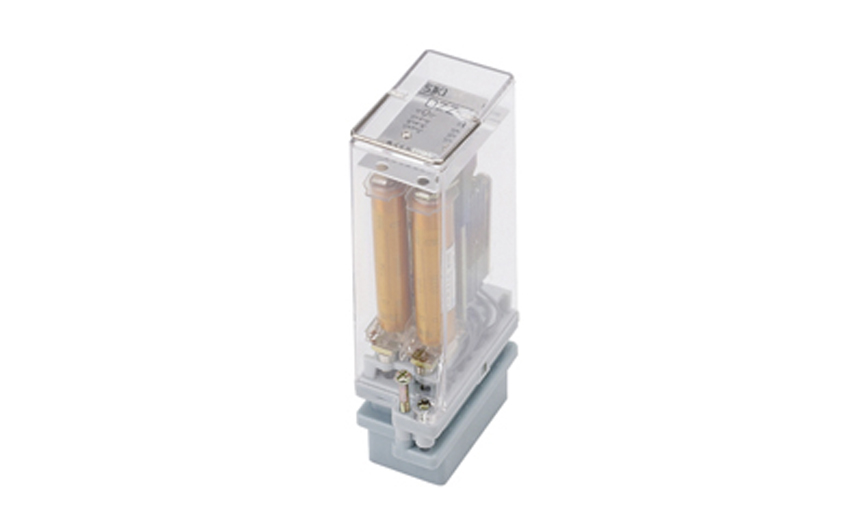

​DZZ-14组合中间继电器

所属栏目:模数化结构继电器系列
产品特征:

DZZ-14组合中间继电器用于电力系统二次回路及工业自动化控制回路中作为辅助中间继电器之用。

产品咨询021-57233089 QQ交谈
分享到:

DZZ-14组合中间继电器用途


DZZ-14组合中间继电器用于电力系统二次回路及工业自动化控制回路中作为辅助中间继电器之用。


DZZ-14组合中间继电器特点


2.1体积小,对安装地位紧张有限的场合特别适用。

2.2该继电器对用户既提供工业级继电器的屏面经济性 ,还提供保护级继电器的质量,可靠性和中等(跳闸)容量的能力。

2.3该继电器可通过罩壳上的小孔拔动衔铁以试验触点动作情况。

2.4线圈激励为直流。


DZZ-14组合中间继电器动作原理


DZZ-11~15为双中间继电器是在一个最小的外壳内装有二个独立的辅助继电器。每一独立的继电器由电压系统及接触系统二部分组成。当线圈通电时,通过铁芯产生磁场,吸合吸片帯动触点转换。DZ-16~19为延时动作或延时返回单中间继电器。继电器外壳采用引进的Combilflex0出式模数化插入结构。


DZZ-14组合中间继电器技术数据


4.1动作值:<70%额定电压。

4.2返回值: >5%额定电压。

4.3动作时间

  DZZ-11~15其动合触点不大于30ms,动断触点不大于20ms。 DZZ-16~17延时返回时间不小于0.8s。 DZZ-15延时返回时间不小于1.5s。 DZZ-19延时动作时间不大于0.06s。

4.4功耗:不大于1.6W。

4.5触点能力与RXMA1型相同。

4.6绝线耐压:50Hz、1min、2㎸。

4.7冲击电压: 5kV。

4.8该继电器能承受5-15Hz中等震级的地震波)中击。

4.9额定电压及线圈阻值。

DZZ-14组合中间继电器技术数据图片一

4.10继电器触点形式为

DZZ-14组合中间继电器技术数据图片二


DZZ-14组合中间继电器外形及安装尺寸


DZZ-14组合中间继电器外形及安装尺寸图片
