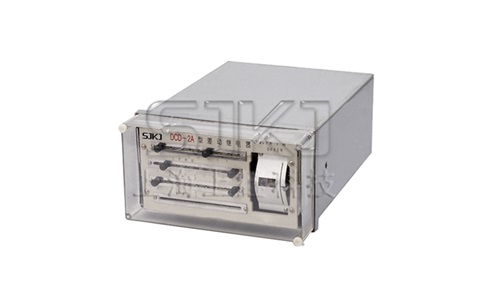

DCD-2型差动继电器

      DCD-2型差动继电器用于两绕组或三绕组电力变压器以及交流发电机的单相差动保护线路中,作为主保护。

继电器能预防在非故障状态时所出现的暂态电流的作用。例如当电力变压器空载合闸,或在穿越性短路切除后,电压恢复时出现很大的励磁涌流,其瞬时值常达额定电流的5~10 倍,这时差动保护不应误动作,但发生区内短路时,却能迅速动作切除故障。

DCD-2

2 基本结构和工作原理
2.1差动继电器有下列两部分组成
1.电磁机构作为执行元件(DL-1)
2.中间速饱和变流器以下简称变流器
      前者作为执行元件,后者具有短路绕组,它构成差动继电器的一些主要技术性能,如直流偏磁特性消除不平衡电流的效应的自藕变流器性能等。
      变流器的导磁体是一个三柱形铁心,用几组“山”导磁片叠装而成,在导磁体的中柱上放置工作绕组、平衡绕组I、Ⅱ和短路绕组。此外,短路绕组与右侧边柱上的短路绕组相连接,二次绕组放在导磁体的左侧边柱上。

由于具有平衡绕组,且每个一匝有抽头,以便调整,用于消除由于电流互感器变比不一致等原因所引起的不平衡电流的效应。具有两个平衡绕组就使得继电器能用于保护三绕组的电力变压器。

       工作绕组、平衡绕组和短路绕组均有抽头可以满足多种整定值的要求,继电器整定板上的数字即表示相应的绕组匝数,当改变整定板上整定的螺钉所在孔的位置时,就可以使动作电流、平衡作用和直流偏磁特性在宽广的范围内进行整定。
       继电器采用插入式结构,使用和维护方便。为了便于对执行元件进行单独校验调整和试验变流器特性时的需要,执行元件的线圈与变流器的二次绕组,平衡绕组与工作绕组是通过接线端子上的连接板进行相互连接的,因而在调整试验时接通和断开相应的电路。
       继电器外形、开孔尺寸及接线端子图见附图,结构代号为A32K。
2.2 基本原理
继电器的基本原理是利用非故障时暂态电流中的非周期分量来磁化变流器的导磁体,提高其饱和程度,从而构成躲过励磁涌流及穿越性故障时不平衡电流的作用。

3 主要技术性能及参数
3.1额定值:额定电流5A,额定频率50HZ。
3.2 无直流分量时,继电器起始动作安匝AW,=60+4。
3.3 当用于保护三绕组电力变压器时,其动作电流可在3~12A 的范围内进行整定(AWo=60);对于动作电流的最小整定值,其最大平衡系数接近于2。
3.4 当用于保护两绕组电力变压器或交流发电机时,其动作电流可以在1.55-12A 的范围内进行整定。
3.5 继电器的直流偏磁特性E=f(K),可以用改变短路绕组匝数的方法进行分阶调整。当偏移系数K=0.6时,短路绕组在各种整定位置下的相对动作电流系数的误差不超过-8%~+20%。
3.6 继电器的可靠系数应不小于1.35。它是按下述方法确定的: 当差动继电器动作时,其动作电流为ICP,执行元件DL-1的正弦动作电流为Icp1,然后转动指针拧紧游丝,使得继电器的动作电流为5ICP 并测量DL-1执行元件相应的正弦动作电流lcp5,在同样情况下,当差动继电器的动作电流为2ICP 时,上述的值不小于1.2。

3.7三倍动作电流时,差动继电器的动作时间不大于0.035S。
3.8 DCD-2 型继电器有一副动合触点,在电感性负荷的直流电路中(时间常数不大于5x103s)且电压不大于220V,电流不大于2A 时,接点的断开容量不小于50W。(DCD-2M 型继电器具有一副动合触点,一副动断触点)
3.9 当变流器的一个平衡绕组和工作绕组全部匝数接入时,在保护区内故障,且电流等于5A,继电器的单相功率消耗不超过16VA。
3.10在正常情况下,电流互感器的变比误差被全部补偿(变流器工作回路的磁化力相平衡,导磁体里磁通为零)。工作绕组和平衡绕组能长期通过10A电流。
它是在一个平衡绕组和工作绕组的全部匝数接人时,通直流电流进行试验的。
介质强度:耐受2000V、50HZ、历时1min交流试验电压无击穿或闪络现象。

继电器的重量不大于4kg。
