JZF-1防机卡中间继电器

来源:未知   作者:上继    发布时间: 2017-11-28 13:53   浏览:

分享到:

JZF-1防机卡中间继电器

        JZF-1防机卡中间继电器适用于继电保护的跳闸回路中,能防止因跳闸机构卡死而烧坏跳闸线圈的现象发生,增强跳闸回路的可靠性。还具有普通跳跃闭锁继电器的功能。

a.主要功能

动作频率有1HZ、3HZ、3.5HZ、4HZ、4.5HZ、5HZ、5.5HZ、6HZ 可供选择;

能防止因跳闸机构卡死而烧坏跳闸线圈的现象发生;

可以代替普通的跳跃闭锁继电器(如DZB-214等)。

b.特点

该产品的体积小,可靠性高,抗干扰能力强,可以节约大量原材料,减少工作量,大大降低了劳动强度。该产品的推广使用具有一定的经济效益和社会效益。

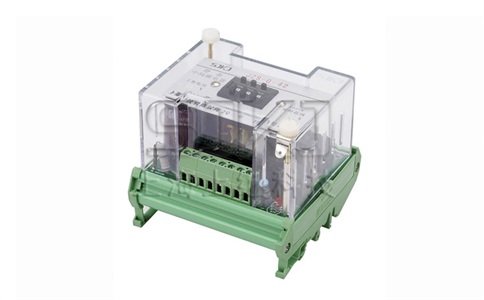

 JZF-1

产品结构及原理

产品结构

采用插拔式A11结构,结构代号为A11K、A11P、A11H、A11Q。前盖材料为透明的有机玻璃; 拔出机芯可方便地进行维护。

原理

a.原理简介

防机卡: 当跳闸脉冲到来时,继电器有大于60ms 的时间开通跳闸回路,当60ms 过后,如果开关机构因各种原因被卡死而不能正常跳闸时,本产品就产生1Hz~6Hz的振荡频率使出口动作,使跳闸线圈以同样的频率反复冲击跳闸机构,直至跳闸成功。如果在60ms内,开关机构已经正常跳闸,则本产品的电压回路被断开,产品不出口。

跳跃闭锁: 当跳闸脉冲到来时,电流线圈启动,其常开触点闭合接通电压保持线圈,其常闭触点断开合闸控制回路,从而起到防跳的功能。

技术参数

额定参数及规格

额定电压(直流): 110V、220V。

额定电流(直流): 0.5A、1A、2A。

动作值与返回值

防机卡回路动作电压为30%~ 70%额定电压,返回电压不小于5%额定值。

防跳回路的启动电流不大于80% 额定值,返回电流不小于5% 额定值。

防跳回路的保持电压不大于70% 额定值。

动作频率:1Hz、3Hz、3.5Hz、4Hz、4.5Hz、5Hz、5.5Hz、6Hz。把印制板上红色小拔码开关的“1”、“2”、“3”、“4”、“5”、“6”、“7”、“8”分别拔到“ON”一侧,对应的频率为1Hz、3Hz、3.5Hz、4Hz、4.5Hz、5Hz、5.5Hz、6Hz。正常使用时,只允许有一位在“ON”一侧。出厂默认值为3Hz。

启动时间;产品的防机卡回路的启动时间应不小于60ms,产品的防跳回路的启动时间应不大于20ms。

功率消耗

产品的功率消耗不大于10W (额定电压下)。

触点性能

触点容量

a.主触点容量; 在电不超过250V 电流不超过2A.时间常数为(40±6)ms的直流有感负荷电路中,产品的输出触点的断开容量为500W。

b.辅助触点容量: 在电压不超1250V,电流不超上2A,时间常数为(5±0.75)ms的直流有感负荷电路中,产品的输出触点的断开容量为50W。

触点寿命

a.主触点寿命: 在3.3.1a) 规定的条件下,产品应可靠动作与返回1000次。

b.辅助触点寿命: 在3.3.1b) 规定的条件下,产品应可靠动作与返回104次。

机械寿命

产品的输出触点不接负荷,应能可靠动作和返回105

绝缘电阻不小于300MΩ。

介质强度; 2kV (有效值)、50HZ、历时Imin。

使用与维护

产品使用前应检在。

a.有无机械磕碰划伤现象,接线端子及锁壳螺钉有无松动;

b.装箱单检查备品备件是否齐全、准确;

C.查额定数据是否与使用条件相适应。

如正常,按以下规定进行调试检查

动作电压的测试

在接线之前,先调节滑动电阻器R2,使a、b之间的电阻为25Ω±2Ω。试验按图3接线,802毫秒表的“CH2”置于“负跃变”,量程选择“15V”,合上SA,调节滑动电阻器R1,使电压等于额定值的70%,断开SA,802毫秒表清零,重新合上SA,802毫秒表开始计时,经过一段延时后,802毫秒表应能够可靠停止计时。

启动时间的测试

在接线之前,先调节滑动电阻器R2,使a、b之间的电阻为25Ω±2Ω。试验按图3接线,802毫秒表的“CH2”置于“负跃变”,量程选择“15V",合上SA,调节滑动电阻器R1,使电压等于额定值。断开SA,802毫秒表清零,重新合上SA,802 毫秒表测试的时间即为产品防机卡回路的启动时间,此值要求不小于60ms。

动作频率的测试

试验按图4接线,调节稳压电源的输出为12V,合上SA。观察示波器的波形,波形应为方波,占空比50%,误差±10%,频率与具体的整定值相对应,误差±10%。虚线框内的部分为产品的印制板,其代号为8XJ 035 201。

产品防跳回路的试验接线图如图5 所示:

启动电流的测试

试验按图5接线,合上SA1,调节滑动电阻R1,使电流为额定值的80%,断开SA1,重新合上SA1,通灯应该变亮。

动作时间的测试

试验按图5接线,合上SAI,调节滑动电阻R1,使电流等于额定值,断开SA1,802毫秒表清零,重新合上SA1。802毫秒表测试的时间即为动作时间,此值要求不大于20ms。

保持电压的测试

试验按图5接线,调节R2,使电压表的读数等于额定电压的70%。合上SA1,调节滑动变阻器R1,使电流表的读数等于额定值,先断开SA1,然后重新合上,产品动作,通灯变亮,再合上SA2,断开SA1。继电器应能可靠保持(即通灯不应熄灭)。

订货须知

订货时请指明产品的名称型号、安装方式、额定电压及额定电流。
