DZK-10系列快速中间继电器

        DZK-10系列快速中间继电器还包括DZK-11、DZK-12、DZK-13这些型号,本系列快速中间继电器用于各种保护和自动控制装置中,以增加保护和控制路的触点数量和容量。

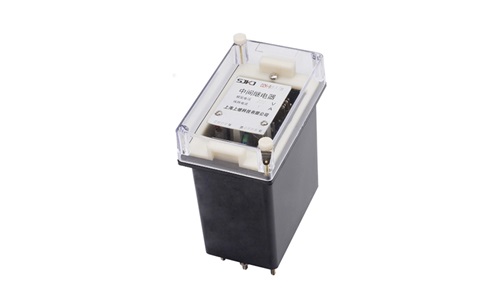

DZK-10系列快速中间继电器

结构原理及特点

本产品为电磁型干簧触点快速中间继电器。

本产品没有导磁体,是将干簧管装在空心线圈架中,线圈外面有屏蔽罩兼支撑架,将线圈固定在插头板上。

当电压绕组施加70%以上额定值时,干簧管被磁化而动作带保持绕组的产品,通以同极性的额定电流,则产品在断开电压时,仍能保持在工作位置。

本产品采用干簧触点,动作速度快,为保证产品的可靠性对干簧管实行老化筛选后使用。

外形及安装尺寸见附图,其结构代号有A11K.A11P.A11H.A11Q。

动作值:在正常工作条件下,动作电压为50%-70%额定电压值。

保持值:具有电流保持绕组的产品,保持电流不大于80%额定自保持电流值。

返回值:不小于5%额定值。

动作时间和返回时间:当工作绕组施加额定电压,其动作时间不大于2.5ms;返回时间不大于2ms。

热稳定性:环境温度为40C时,电压绕组长期耐受110%额定电压线圈温升不超过45C。

功率消耗:电压绕组在额定电压下、电流保持绕组在额定保持电流下的功率消耗应不大于相应的规定值。

触点容量:在电压不大于250V的直流有感负荷(时间常数为5±0.375ms)电路中,断开功率不小于20W;交流电路(功率因素为0.4±0.1)中断开功率不小于100VA,产品的触点能长期接通电流2A。
