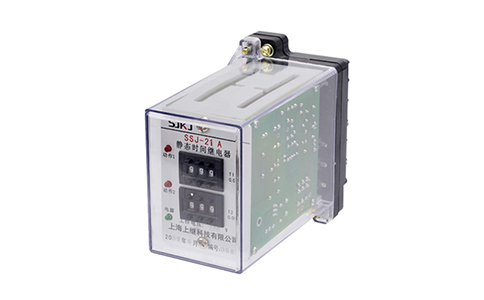

SSJ-10、20、30系列时间继电器

SSJ-10、20、30系列时间继电器用于电力系统二次回路的继电保护及自动控制中，特别是对时间测量要求精度高和配合时间级差小的场合作为延时元件，使被控元件达到所需延时，实现保护的选择性配合，保证电力系统安全可靠运行。

SSJ系列时间继电器

产品外形结构、端子接线和工作方式与DS系列时间继电器完全相同，只是时间整定范围更宽，更方便、直观。按动铭牌上的四位拔盘开关，其置数乘以时基0.01s或1s，即为整定时间，而且改变整定值无需进行效验。

产品可直接置换DS-110、120、DS-20和DS-30系列时间继电器。

主要提点：整定值采用数码拔盘整定，方便直观。

采用晶体振荡器，延时精度高。

内置时间补偿预置电路。对于极短的延时值也严格符合整定值，具有极高的精度。

产品具有相对独立的双延时的回路。

可根据用户的要求输出延时滑动触点，定货时注明，注明方式为在型号末尾加“W”。滑动触点闭合持续时间不小于60ms，为第1号触点。

产品采用标准的壳体系列：

SSJ-10系列继电器采用通用型凸出式安装壳体，有后接线和前接线可选

SSJ-20系列继电器采用JK-1壳体，分前接线和后接线两种

SSJ-30系列继电器采用A11系列壳体，产品同一机芯可适用于嵌入式A11K、拼块嵌入式A11P、凸出式前接线A11Q和凸出式后接线A11H四种结构形成。
