基于配电柜的安装要求

来源:本站   作者:001    发布时间: 2023-11-23 09:53   浏览: 138

分享到:

基于配电柜的安装要求

1、盘柜在搬运和安装时应采取防震、防潮、防止框架变形和漆面受损等安全措施,必要时可将装置性设备和易损元件拆下单独搬运。当产品有特殊要求时,还应符合产品技术文件的规定。

2、盘柜的安装应垂直、牢固,排列整齐,并符合下列规定:

(1)盘柜基础预埋型钢顶部宜高出抹平的地面10mm。其安装直线度允许偏差1mm/m,5mm/全长;水平度允许偏差1mm/m,5mm/全长;平行度允许偏差5mm/全长。










(2)盘、柜安装垂直度允许偏差小于1.5mm/m;水平偏差相邻盘顶部小于2mm,成列盘顶部小于5mm;盘面偏差相邻两盘小于2mm,成列盘面小于5mm;盘间接缝小于2mm。

3、控制盘、保护盘及自动装置盘等与基础型钢间宜采用压板固定。盘柜的接地应牢固良好。装有电器的可开启的门,应以裸铜软线与接地的金属构架可靠地连接。

4、盘柜的漆层应完整,固定电器的支架应刷漆。安装于同一室内且经常监视的盘柜,其盘面颜色宜和谐一致。

5、成套盘柜的安装应符合下列要求:

(1)防止电气误操作的“五防”功能齐全,闭锁装置动作灵活、准确、可靠。

(2)动触头与静触头的中心线应一致,触头接触紧密。

(3)柜内设备与各构件间的连接应牢固。

(4)柜内照明齐全。

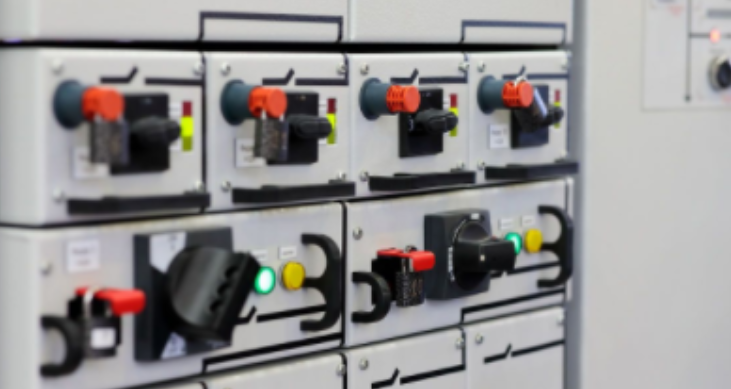

6、抽屉式配电柜的安装应符合下列要求:

(1)抽屉推拉应灵活轻便,无卡阻、碰撞现象,抽屉应能互换。

(2)抽屉的机械、电气联锁装置应动作正确、可靠。

(3)抽屉与柜体间的接触及柜体、框架的接地应良好。

(4)二次回路连接插件应接触良好。

7、手车式配电柜的安装应符合下列要求:

(l)手车推拉灵活轻便,无卡阻、碰撞现象,相同型号的手车应能互换。

(2)手车推入工作位置后,动触头顶部与静触头底部的间隙应符合产品的技术规定。

(3)手车与柜体间的二次回路连接插件应接触良好。

(4)安全隔离板应开启灵活,随手车进出而相应动作。

(5)柜内控制电缆的位置不应妨碍手车的进出,固定应牢固。

(6)手车与柜体间的接地触头应接触紧密,当手车推入柜内时,其接地触头应比主触头先接触,拉出时程序相反。

8、盘柜上电器的安装应符合下列要求:

(1)型号、规格符合设计要求,质量合格,外观完好,且附件齐全。排列整齐,固定牢固,密封良好。

(2)熔断器的熔体规格、自动开关的整定值应符合设计要求。

(3)电流试验柱及切换压板应接触良好,切换时不应碰及相邻的压板;对于仅一端带电的切换压板,断开时活动端

不应带

电。

(4)信号灯、光字牌、电铃、电笛、事故电钟等应显示准确,工作可靠。

(5)装置性设备的外壳应可靠接地。

9、盘柜内端子排的安装应符合下列要求:

(1)端子排应无损坏,固定牢固,绝缘良好。

(2)端子排应有序号,且便于接线及更换。

(3)强、弱电端子宜分开布置;当有困难时,应有明显标志并设加强绝缘的隔板或用空端子隔开。

(4)电流回路应经过试验端子连接;试验端子应接触可靠。

(5)接线端子应与导线截面匹配。

10、盘柜内二次回路接线应符合下列要求:

(1)按图施工,接线正确。

(2)导线与电器的连接(螺栓连接、插接、焊接或压接等)应牢固可靠。

(3)电缆芯线和所配导线的端部均应标明其回路编号,编号应正确,字迹清晰且不易脱色。

(4)配线整齐、清晰、美观,导线绝缘及线芯应无损伤。

(5)盘柜内的导线不应有接头。

(6)每个接线端子的一侧接线不得超过2根,螺栓式端子在两导线间应加垫片;插接式端子不得插入两根不同截面的导线。

11、用于连接可动部位(门上电器、控制台板等)的导线应符合下列要求:

(1)应采用多股软导线,在转轴处应有适当裕度。

(2)线束应有外套塑料管等加强绝缘层。

(3)与电器连接时,端部应绞紧,并加终端附件或搪锡,不得松散、断股。

(4)在可动部位两端应用卡子固定。

12、引入盘柜内的电缆应符合下列要求:

(1)排列整齐、固定牢固、编号清晰、避免交叉。

(2)铠装电缆的钢带切断处的端部应扎紧后接地;电缆屏蔽层应按设计要求的接地方式接地。

(3)橡胶绝缘的芯线应外套绝缘管保护。

(4)盘柜内的电缆芯线应按垂直或水平有规律地配置。备用芯长度应留有适当余量。

(5)强、弱电回路的电缆,应分别成束分开排列。
