解析无线测温技术在高压开关柜中的作用

来源:本站   作者:001    发布时间: 2023-11-15 10:58   浏览: 256

分享到:

解析无线测温技术在高压开关柜中的作用

高压开关柜是配电系统中重要的组成部分,具有架空进出线、电缆进出线、母线联络等功能。用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用。主要适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等各种不同场所。将无线测温技术应用于高压开关柜,可以实现对其进行实时的动态监测,有助于相关工作人员根据高压开关柜的温度变化采取相应的应对措施,避免意外情况的发生,有效促进了高压开关柜的正常运行。

不同电压高压开关柜所需要的无线测温技术存在少许的差异,本文以10kV高压开关柜为例,就无线测温的技术、无线测温技术在高压开关柜中的应用优势、在高压开关柜中应用无线测温技术的必要性以及无线测温系统组成进行论述。

1、无线测温技术

无线测温技术属于接触式测温,主要通过温度传感器、数据处理器与远端主机实现对高压开关柜实时温度的监测。首先,在高压开关柜需要测温的区域安装温度传感器,温度传感器将接收到的温度数据传输给数据处理器;其次,数据处理器将数据处理之后显示出高压开关柜中的具体温度;再次,无线测温系统会将该温度数据通过局域网传输到远端主机;监控站的工作人员就可以实时把控高压开关柜的温度,以便采取相应的应对措施,实现对高压开关柜的远程控制。

2、无线测温技术在高压开关柜上的应用优势

与传统的蜡片测温技术相比,现阶段不同的测温技术具有不同的优势,相关的测温技术见表1。

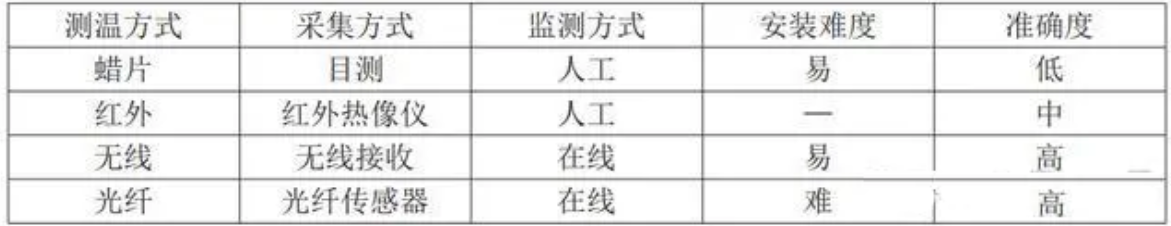

(表1不同测温技术对比)

通过表1的对比,可以明显观察到无线测温技术的优势所在,具体的优势有:

2.1安全性高

无线测温技术应用先进的微电子技术与数字温控技术,降低了线路间信息传递的流失概率,有效地减少了设备间的信号干扰,并且完善的信息报警系统与实时检测系统可以帮助相关工作人员及时发现问题与解决问题,具有高的安全性。

2.2操作方便

相比其他形式的测温技术,无线测温技术不需要投入过多的人力物力,只需要监控站的相关工作人员对接收到的信息进行合理分析;并且该测温技术不需要铺设较为繁复的线路,节省了前期建设的时间与资源资金的投入,快速地实现了对高压开关柜的实时监控。

2.3智能自动化

无线测温技术在高压开关柜中的应用过程具有较高的智能自动化。温度采集器在完成信息采集之后,通过层层让信息到达监控中心,经监控中心的数据分析与对比,将具体的温度信息传输给终端,实现全过程的自动化。

3、在高压开关柜上应用无线测温技术的必要性

在高压开关柜上应用无线测温技术的必要性可以从2个方面进行简单论述。

3.1有效降低事故发生率

从高压开关柜的应用现状来说,由于温度过高且没有及时发现而造成事故的状况越来越多,利用无线测温技术对其进行实时的监控已经势在必行。该技术能够帮助相关工作人员在问题发生初期就采取相应的措施,以此来避免事故范围的进一步扩大,这对电力系统的整体安全运行有积极的意义。

3.2及时发现隐患故障

由于电力资源的应用规模与应用需求不断增长,高压开关柜多处于长时间运行状态,这会加速其老化的速度。且随着其相应功能的不断损耗,事故发生概率会逐渐提升,应用无线测温技术的报警系统,能够及时地发现系统中存在的隐患与故障,有利于高压开关柜的长时间运行。

4、开关柜无线测温系统介绍

开关柜无线温度在线监测系统是基于470MHz无线测温技术开发的针对开关柜进行测温的系统,可对开关柜分别为母线排、上下触头、电缆接头,柜体表面等部位温度进行实时监测,方便运维人员及远程监控中心掌握现场设备运行情况。广泛应用在变电所,配电室等数据中心机房。

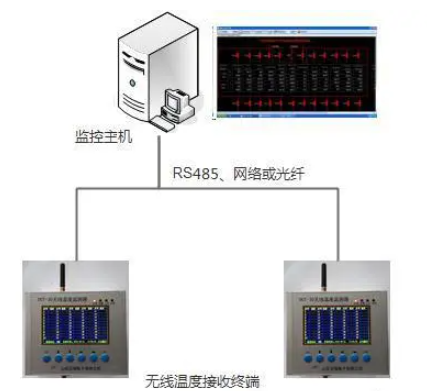

4.1 系统架构












开关柜无线测温系统由无线温度传感器、无线温度接收终端(无线温度监测器)、温度监测预警工作站三部分组成。

4.2 系统功能

山东正瑞ZRMSCADA无线测温监控软件界面可根据用户要求组态各种画面。可以采集无线温度监测器数据,通过组态画面实时显示温度,超限报警,能够查询温度历史数和曲线进行分析,可通过手机APP查看数据和接收报警通知。同时能够将数据上传阿里云服务器,通过手机APP查看和报警。

具有ModbusRTU,ModbusTCP,CDT等多种标准协议,可以增加其他非标准协议通信模块。

(1)可以查看现场实时数据;

(2)具有超温,超限等报警功能;

(3)采用C/S结构,可通过安装客户端软件查看数据;

(4)存储历史数据,可查看历史曲线,历史报警记录等。

(5)采集各个变电站终端的信息数据;

(6)显示各电缆中间头温度,开关柜触头温度,电容器温度等;

(7)具有报警功能,探测器报警,温度超限报警,通信中断报警等;

温度历史曲线查询;

(8)历史报警事件查询;

(9)权限管理,获得权限可通过客户端浏览数据。

(10)报警联动,报警时弹出报警画面,显示报警位置。

(11)数据上阿里云服务器,通过手机APP查看和报警。

5、结语

总体来说,实现无线测温技术在高压开关柜中的应用,可以实时有效地掌握高压开关柜的具体问题,以此来协助工作人员及时采取相应的措施,做好事故的防治工作,促进高压开关柜的可持续运行。
